Рама — HITACHI EX30UR-2C

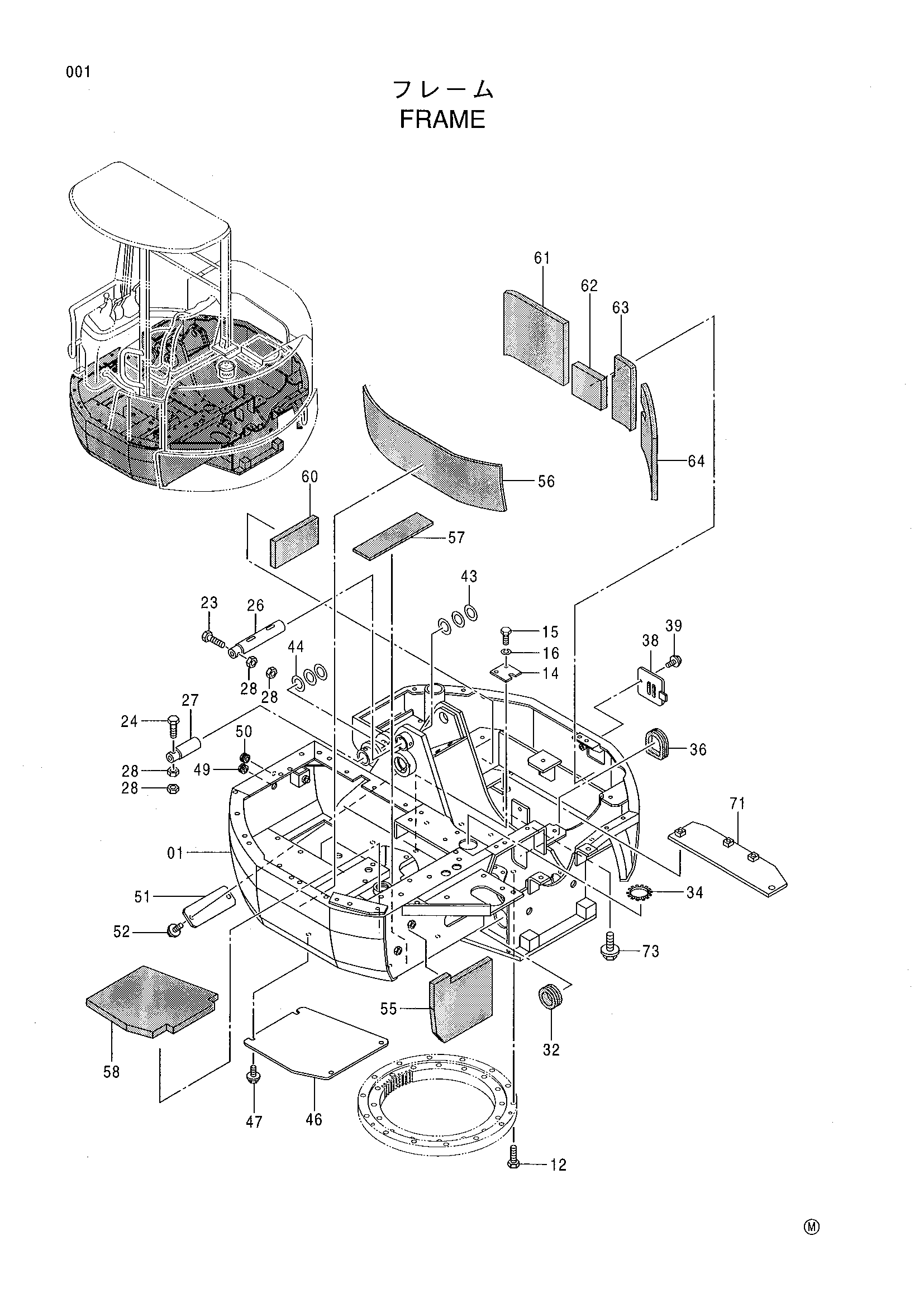

Заводская схема «Рама» для HITACHI EX30UR-2C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 5005072 | Рама основной | 1 |
| 12 | J931260 замена: J981260 | Болт | 14 |
| 12 | J981260 | Болт | 14 |
| 14 | 4276606 | Ограничитель | 1 |
| 15 | J971225 | Болт | 2 |
| 16 | J252212 | Пружинная шайба | 2 |
| 23 | J971080 | Болт | 1 |
| 24 | J971075 | Болт | 1 |
| 26 | 3068120 | Палец | 1 |
| 27 | 4292313 | Палец | 1 |
| 28 | J231210 | Гайка | 4 |
| 32 | 4259340 | Резиновая втулка | 1 |
| 34 | 4293798 | Втулка | 1 |
| 36 | 4295177 | Резиновая втулка | 1 |
| 38 | 9746695 | Крышка | 1 |
| 39 | J050818 | Болт с шайбой | 1 |
| 43 | 4291272 | Регулировочная шайба | 3 |
| 44 | 4275477 | Регулировочная шайба | 3 |
| 46 | 4307887 | Крышка нижний | 1 |
| 47 | J051025 | Болт с шайбой | 4 |
| 49 | 4207699 | Резиновая втулка | 1 |
| 50 | 4195199 | Резиновая втулка | 1 |
| 51 | 4342033 | Крышка | 1 |
| 52 | J090816 | Болт с шайбой | 2 |
| 55 | 4350430 | Резиновая прокладка | 1 |
| 56 | 4350475 | Резиновая прокладка | 1 |
| 57 | 4350476 | Резиновая прокладка | 1 |
| 58 | 4385704 | Резиновая прокладка | 1 |
| 60 | 4387008 | Резиновая прокладка | 1 |
| 61 | 4385765 | Резиновая прокладка | 1 |
| 62 | 4385766 | Резиновая прокладка | 1 |
| 63 | 4385767 | Резиновая прокладка | 1 |
| 64 | 4387007 | Резиновая прокладка | 1 |
| 71 | 9748466 | Крышка | 1 |
| 73 | J090820 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX30UR-2C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
