Каталог запчастей HITACHI

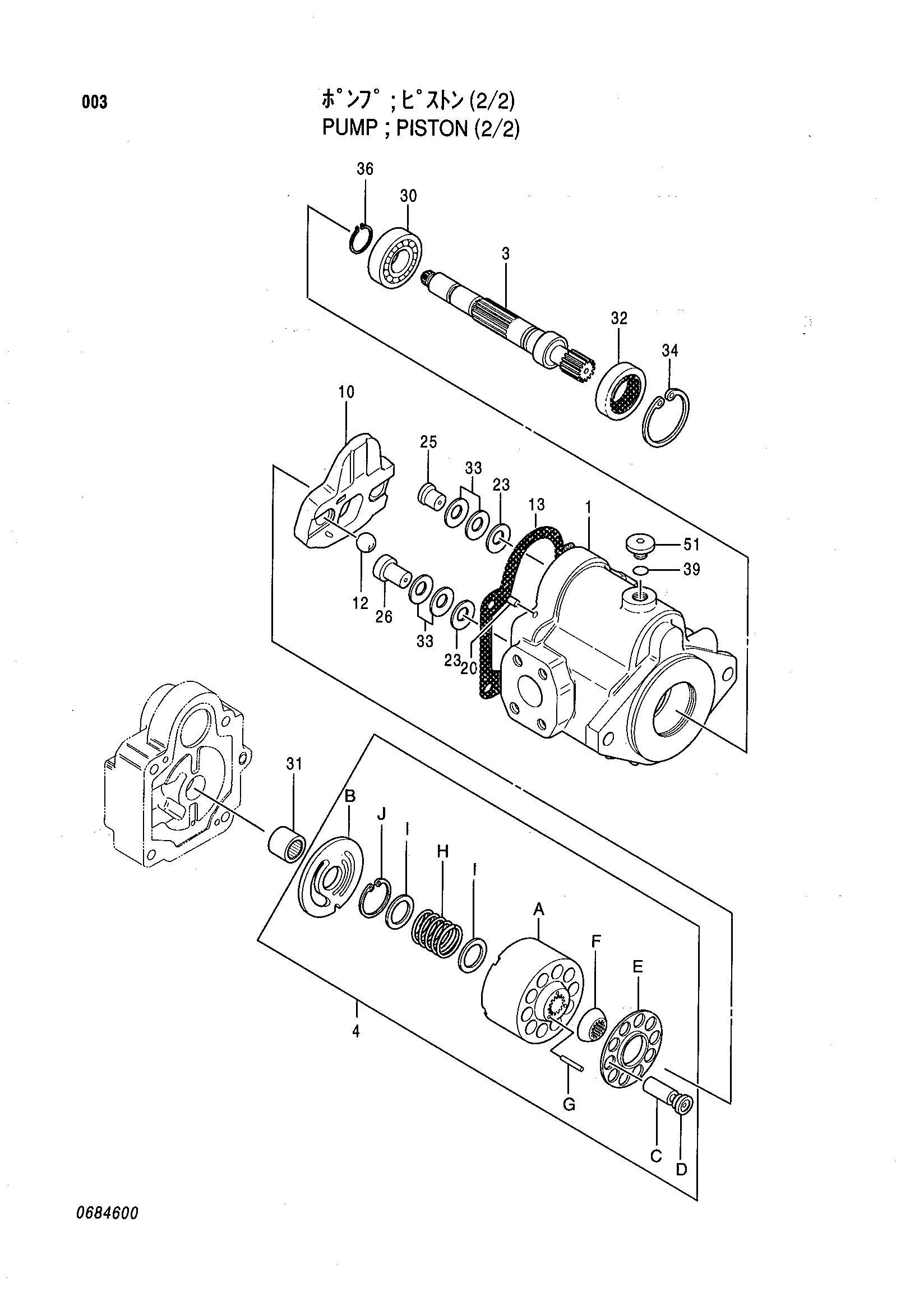

Поршневой насос (2/2) — HITACHI EX30UR-2C
Заводская схема «Поршневой насос (2/2)» для HITACHI EX30UR-2C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4366831 | Поршневой насос | 1 | |
| 1 | 0684601 | Корпус | 1 |
| 3 | 0647303 | Вал | 1 |
| 4 | 0684602 | Блок | 1 |
| 10 | 0655904 | Пластина свасх | 1 |
| 12 | 0647307 | Палец | 2 |
| 13 | 0477001 | Манжета | 1 |
| 20 | 0429816 | Палец | 2 |
| 23 | 0655910 | Шайба | 2 |
| 25 | 0684603 | Стопорный палец | 1 |
| 26 | 0684604 | Стопорный палец | 1 |
| 30 | 0684605 | Шариковый подшипник | 1 |
| 31 | 0638101 | Игольчатый подшипник | 1 |
| 32 | 0630618 | Масляное уплотнение | 1 |
| 33 | 0647314 | Пружина | 4 |
| 34 | 991722 | Стопорное кольцо | 1 |
| 36 | 942517 | Стопорное кольцо | 1 |
| 39 | 957366 | Уплотнительное кольцо | 1 |
| 51 | 0630505 | Пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX30UR-2C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
