Трубопроводы масляного радиатора (2) — HITACHI EX30UR-2C

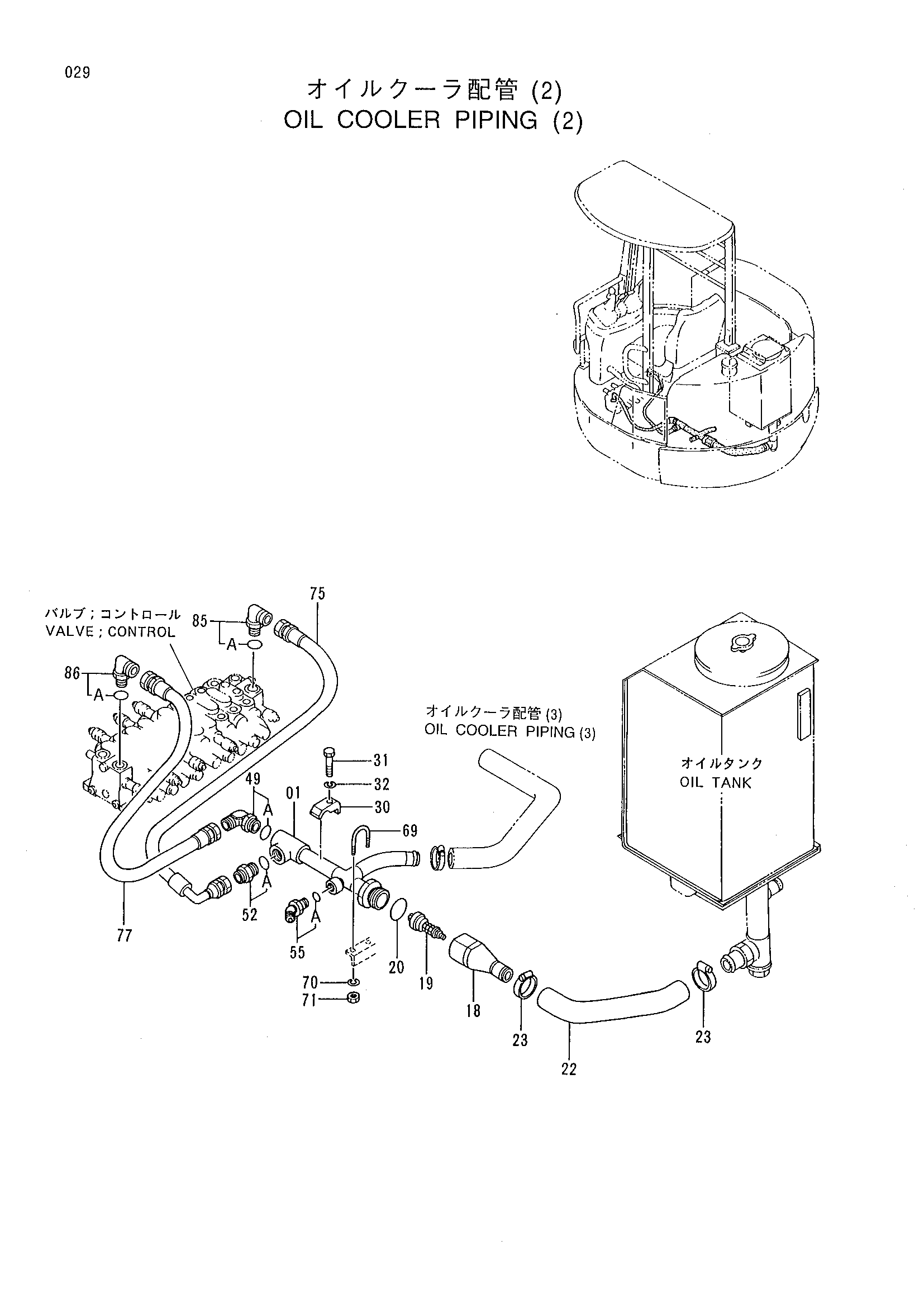

Заводская схема «Трубопроводы масляного радиатора (2)» для HITACHI EX30UR-2C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8052927 | Обратная трубка | 1 |
| 18 | 8051473 | Корпус клапан | 1 |
| 19 | 4255212 | Клапан | 1 |
| 20 | 962191 | Уплотнительное кольцо | 1 |
| 22 | 3059640 | Резиновый шланг | 1 |
| 23 | 4505243 | Хомут шланга | 2 |
| 30 | 4053595 | Хомут трубки | 1 |
| 31 | J971255 | Болт | 1 |
| 32 | J252212 | Пружинная шайба | 1 |
| 49 | 4279060 | Угловой штуцер | 1 |
| 49A | 4506424 | Уплотнительное кольцо | 1 |
| 52 | 4279302 | Адаптер | 1 |
| 52A | 4506424 | Уплотнительное кольцо | 1 |
| 55 | 4190244 | Угловой штуцер | 1 |
| 55A | 4509180 | Уплотнительное кольцо | 1 |
| 69 | 4280586 | U-образный болт | 1 |
| 70 | J252108 | Пружинная шайба | 2 |
| 71 | J231108 | Гайка | 2 |
| 75 | 4349073 | Шланг | 1 |
| 77 | 4352828 | Шланг | 1 |
| 85 | 4154672 | Угловой штуцер | 1 |
| 85A | 4506418 | Уплотнительное кольцо | 1 |
| 86 | 4154672 | Угловой штуцер | 1 |
| 86A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX30UR-2C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
