Моноблочный стрела детали (2) — HITACHI EX30UR-2C

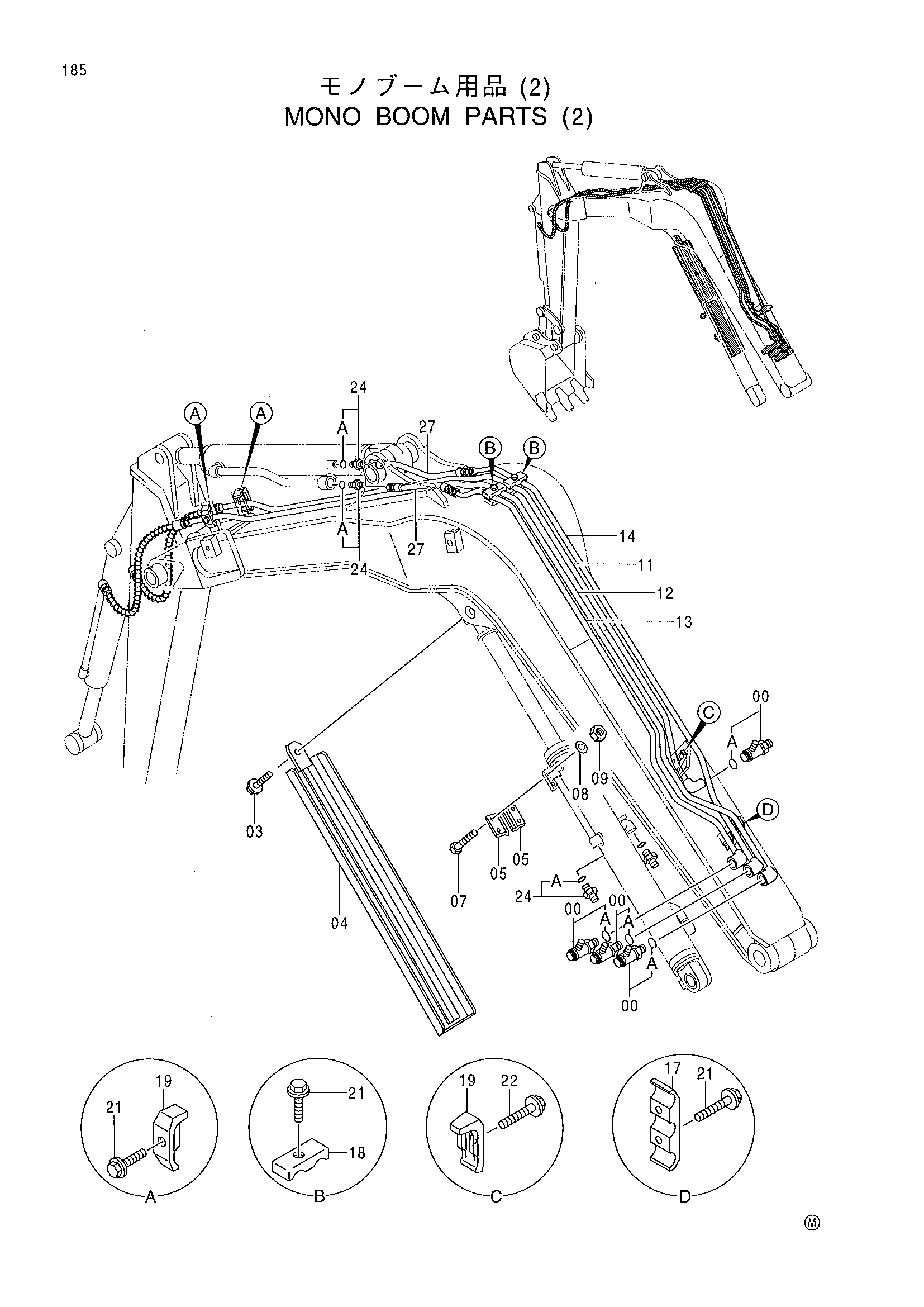

Заводская схема «Моноблочный стрела детали (2)» для HITACHI EX30UR-2C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4293264 замена: 4394075 | Соединение свивел | 4 |
| 00 | 4394075 | Соединение свивел | 4 |
| 00A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | J051020 | Болт с шайбой | 1 |
| 04 | 8053130 | Крышка | 1 |
| 05 | 4275521 | Пластина | 2 |
| 07 | J960820 | Болт | 4 |
| 08 | J252108 | Пружинная шайба | 4 |
| 09 | J231108 | Гайка | 4 |
| 11 | 8063371 | Трубка | 1 |
| 12 | 8063372 | Трубка | 1 |
| 13 | 8063373 | Трубка | 1 |
| 14 | 8063374 | Трубка | 1 |
| 17 | 4331313 | Хомут трубки | 1 |
| 18 | 4331314 | Хомут трубки | 2 |
| 19 | 4331315 | Хомут трубки | 3 |
| 21 | J050835 | Болт с шайбой | 6 |
| 22 | J051040 | Болт с шайбой | 1 |
| 24 | 4200466 | Адаптер | 4 |
| 24A | 4509180 | Уплотнительное кольцо | 1 |
| 27 | 4359280 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX30UR-2C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
