Рукоять детали <моноблочный стрела> — HITACHI EX30UR-2C

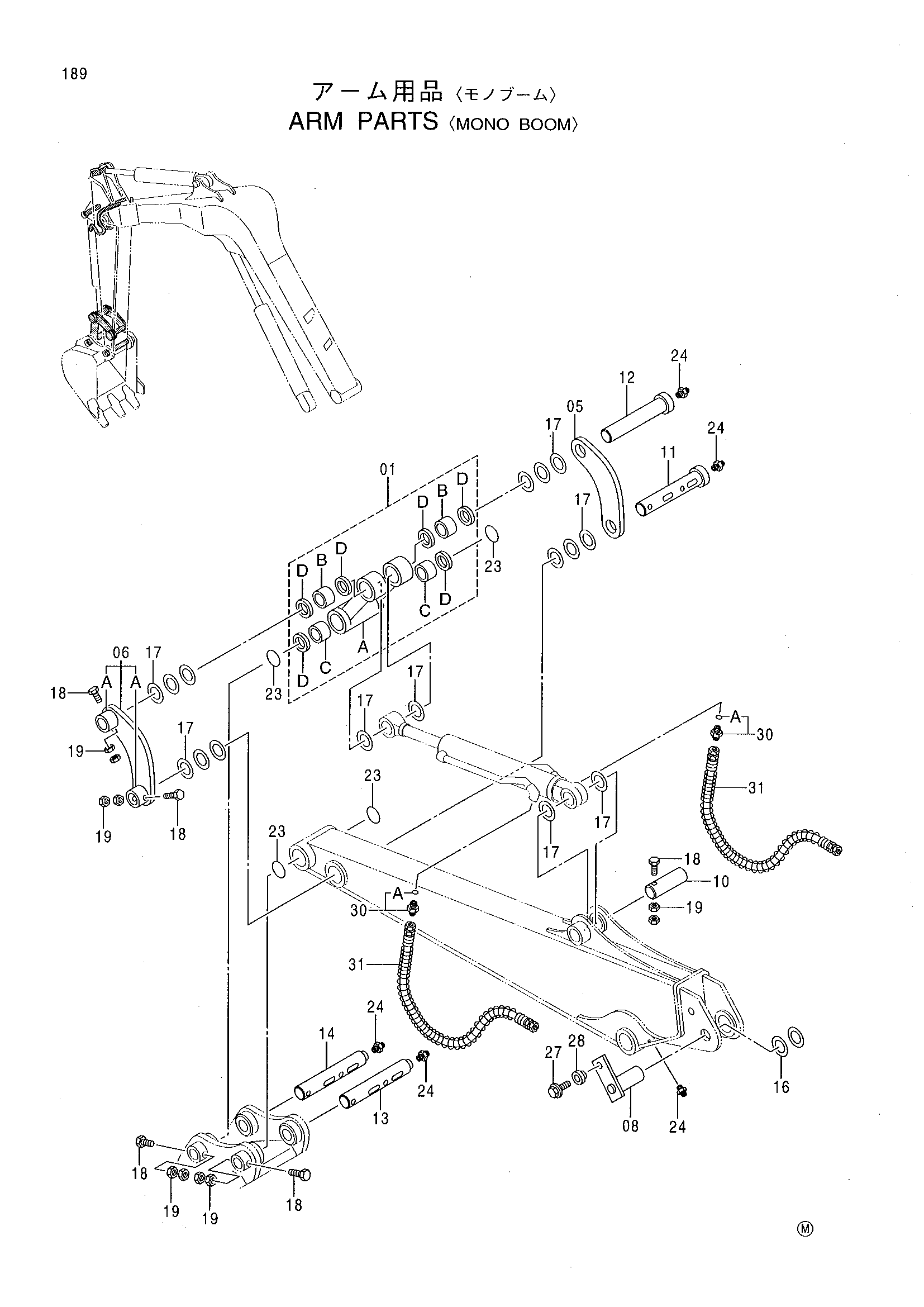

Заводская схема «Рукоять детали <моноблочный стрела>» для HITACHI EX30UR-2C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8051032 | Тяга в сборе | 1 |
| 01A | 3056112 | Тяга | 1 |
| 01B | 4275524 | Втулка | 2 |
| 01C | 4275523 | Втулка | 2 |
| 01D | 4275478 | Пылезащитное уплотнение | 6 |
| 05 | 4275479 | Тяга | 1 |
| 06 | 8050816 | Тяга | 1 |
| 06A | 4275529 | Ограничитель | 2 |
| 08 | 8053450 | Палец | 1 |
| 10 | 4275518 | Палец | 1 |
| 11 | 3056109 | Палец | 1 |
| 12 | 3056110 | Палец | 1 |
| 13 | 3056111 | Палец | 1 |
| 14 | 3056526 | Палец | 1 |
| 16 | 4275477 | Регулировочная шайба 0.8 | 2 |
| 17 | 4275519 | Регулировочная шайба 0.8 | 16 |
| 18 | J971070 | Болт | 5 |
| 19 | J231210 | Гайка | 10 |
| 23 | 4275520 | Уплотнительное кольцо | 4 |
| 24 | J75481 | Пресс-маслёнка | 5 |
| 27 | J041230 | Болт с шайбой | 1 |
| 28 | 4294696 | Втулка | 1 |
| 30 | 4200466 | Адаптер | 2 |
| 30A | 4509180 | Уплотнительное кольцо | 1 |
| 31 | 4354827 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX30UR-2C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
