2 Ходовой многофункциональный рычаг трубопроводы (3) — HITACHI EX30UR-2C

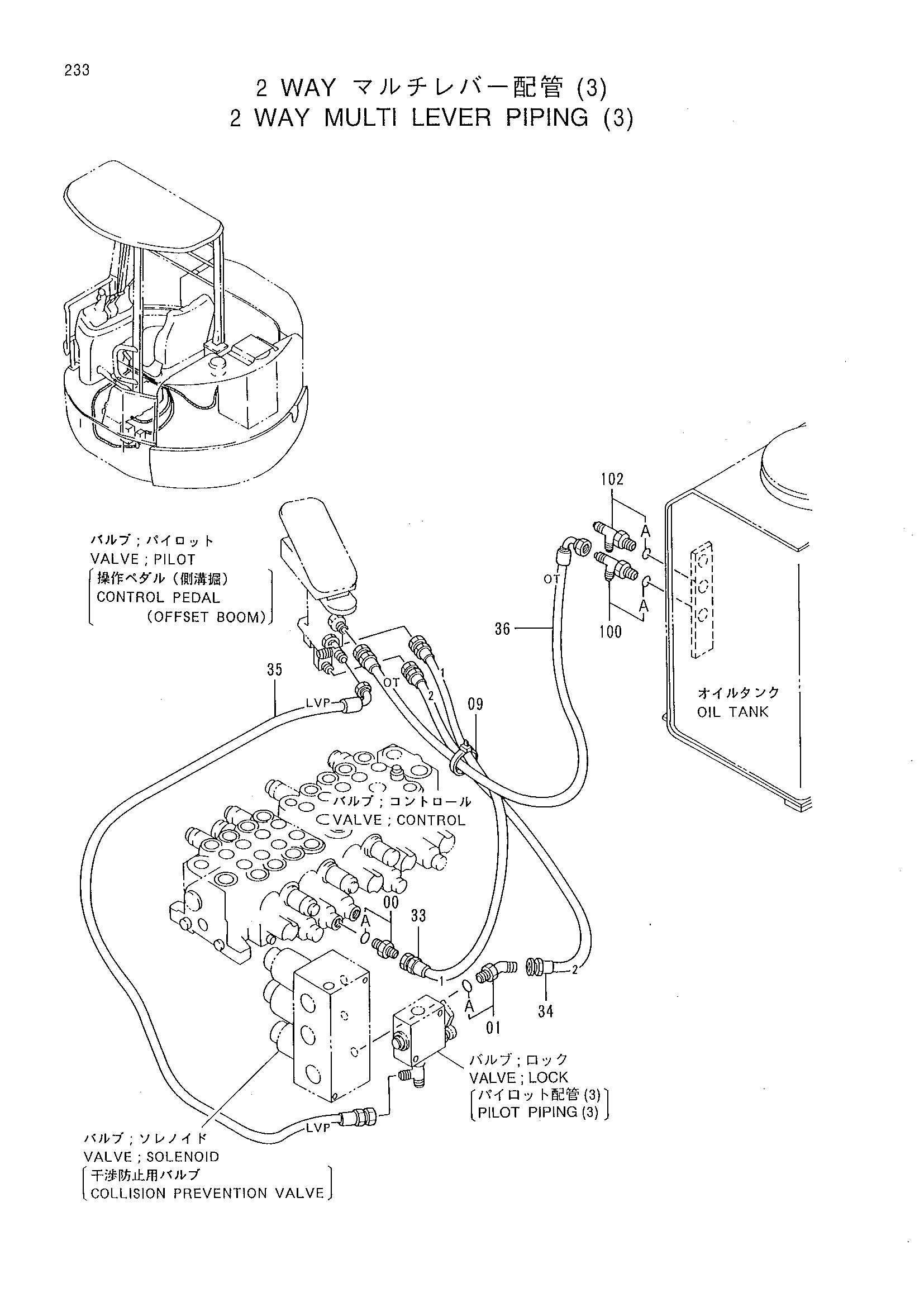

Заводская схема «2 Ходовой многофункциональный рычаг трубопроводы (3)» для HITACHI EX30UR-2C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4200465 | Адаптер | 1 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 01 | 4193826 | Угловой штуцер | 1 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4121859 | Ленточный зажим | 1 |
| 33 | 4348100 | Шланг | 1 |
| 34 | 4348101 | Шланг | 1 |
| 35 | 4348136 | Шланг | 1 |
| 36 | 4348105 | Шланг | 1 |
| 100 | 4269617 | Тройник | 1 |
| 100A | 4509180 | Уплотнительное кольцо | 1 |
| 102 | 4205363 | Тройник | 1 |
| 102A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX30UR-2C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
