Облицовка (1-1) — HITACHI EX30UR-2C

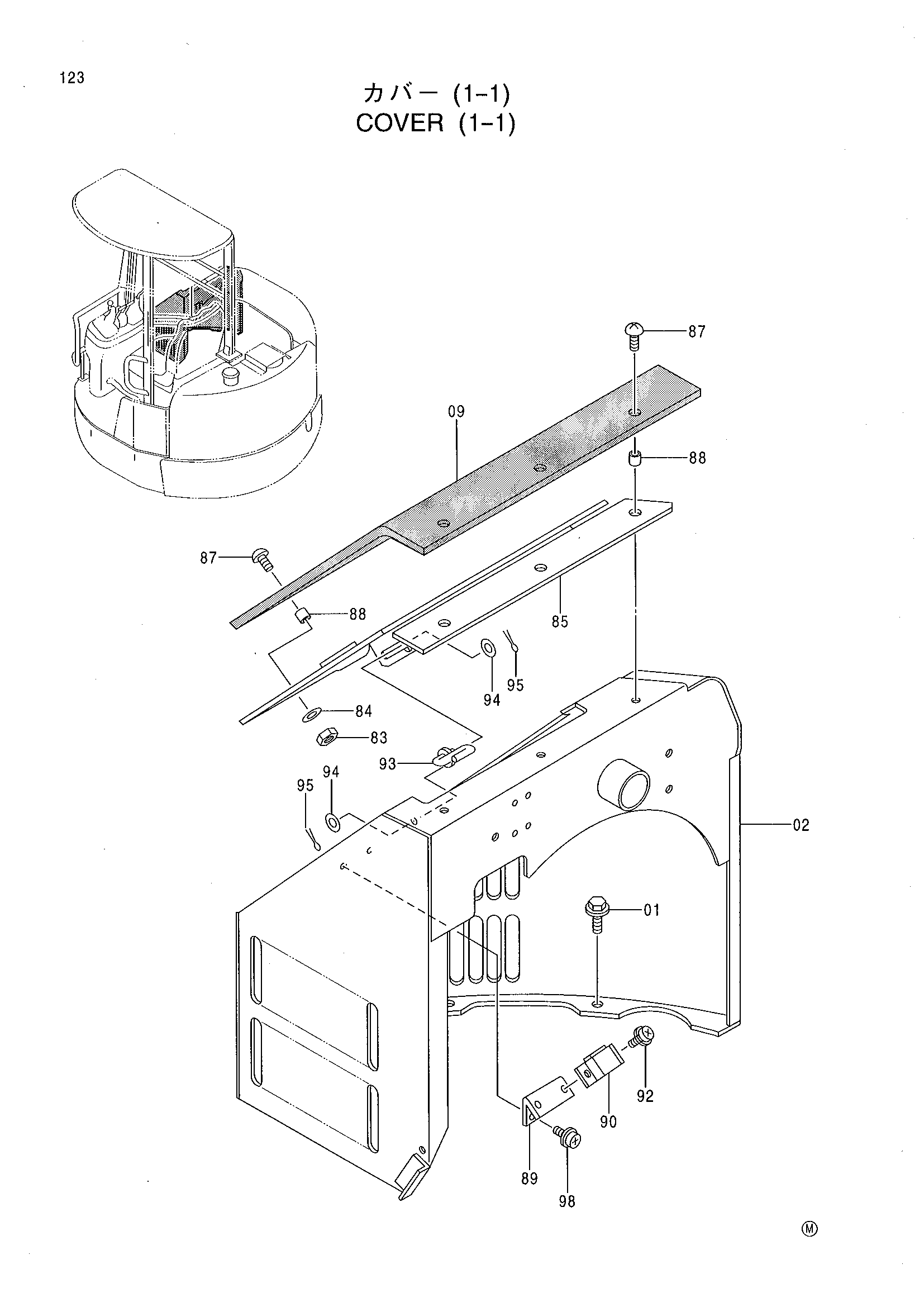

Заводская схема «Облицовка (1-1)» для HITACHI EX30UR-2C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J090820 | Болт с шайбой | 3 |
| 02 | 5005071 | Крышка передний | 1 |
| 09 | 4331303 | Крышка резиновый | 1 |
| 83 | J231108 | Гайка | 4 |
| 84 | J253108 | Плоская шайба | 4 |
| 85 | 7029376 | Крышка | 1 |
| 87 | 4341795 | Винт | 7 |
| 88 | 4341796 | Втулка | 7 |
| 89 | 4342067 | Кронштейн | 1 |
| 90 | 4341794 | Магнит | 1 |
| 92 | J680310 | Винт с шайбой | 2 |
| 93 | 9743982 | Стойка | 1 |
| 94 | 4345258 | Шайба | 2 |
| 95 | 4022696 | Стопорный палец | 2 |
| 98 | J680408 | Винт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX30UR-2C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
