Гидроцилиндр отвала — HITACHI EX30UR-2C

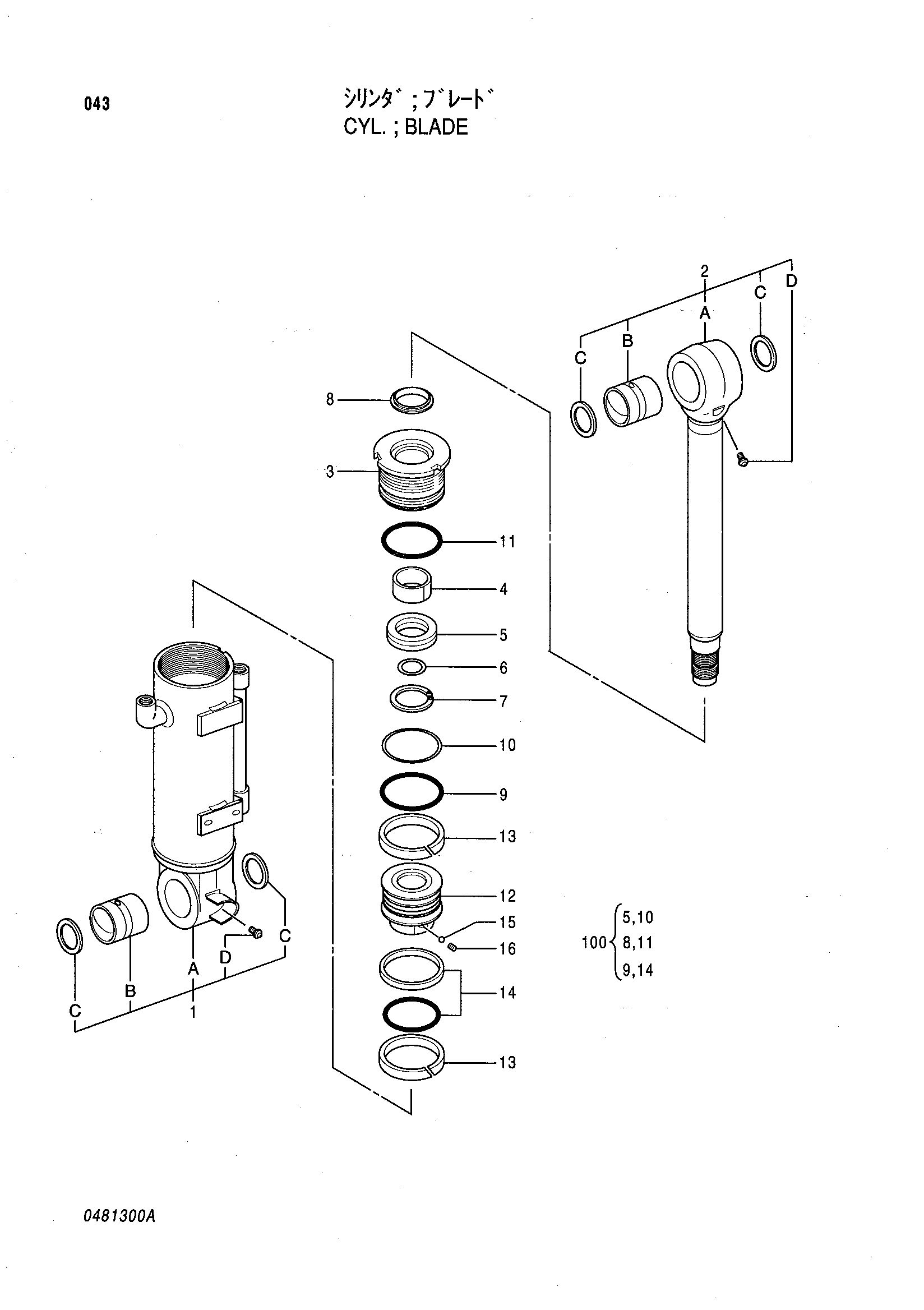

Заводская схема «Гидроцилиндр отвала» для HITACHI EX30UR-2C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4297034 | Гидроцилиндр отвала | 1 | |
| 1 | 4305849 | Труба гидроцилиндра в сборе | 1 |
| 1B | 0481002 | Втулка пальца | 1 |
| 1C | 0480915 | Пылезащитное уплотнение | 2 |
| 1D | 0429920 | Пресс-маслёнка | 1 |
| 2 | 4305858 | Шток поршня в сборе | 1 |
| 2B | 0481002 | Втулка пальца | 1 |
| 2C | 0480915 | Пылезащитное уплотнение | 2 |
| 2D | 0429920 | Пресс-маслёнка | 1 |
| 3 | 0481301 | Головка гидроцилиндра | 1 |
| 4 | 0479002 | Втулка | 1 |
| 5 | 0479003 | U-образная манжета | 1 |
| 6 | 0481302 | Манжета | 1 |
| 7 | 0479005 | Стопорное кольцо | 1 |
| 8 | 0479006 | Грязесъёмное кольцо | 1 |
| 9 | 0478907 | Уплотнительное кольцо | 1 |
| 10 | 0480904 | Опорное кольцо | 1 |
| 11 | 0478712 | Уплотнительное кольцо | 1 |
| 12 | 0480911 | Поршень | 1 |
| 13 | 0480912 | Направляющее кольцо | 2 |
| 14 | 0480913 | Кольцо уплотнение в сборе | 1 |
| 15 | 0429917 | Стальной шарик | 1 |
| 16 | 0479012 | Установочный винт | 1 |
| 100 | 4305867 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX30UR-2C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
