Основные гидролинии (3) — HITACHI EX30UR-2C

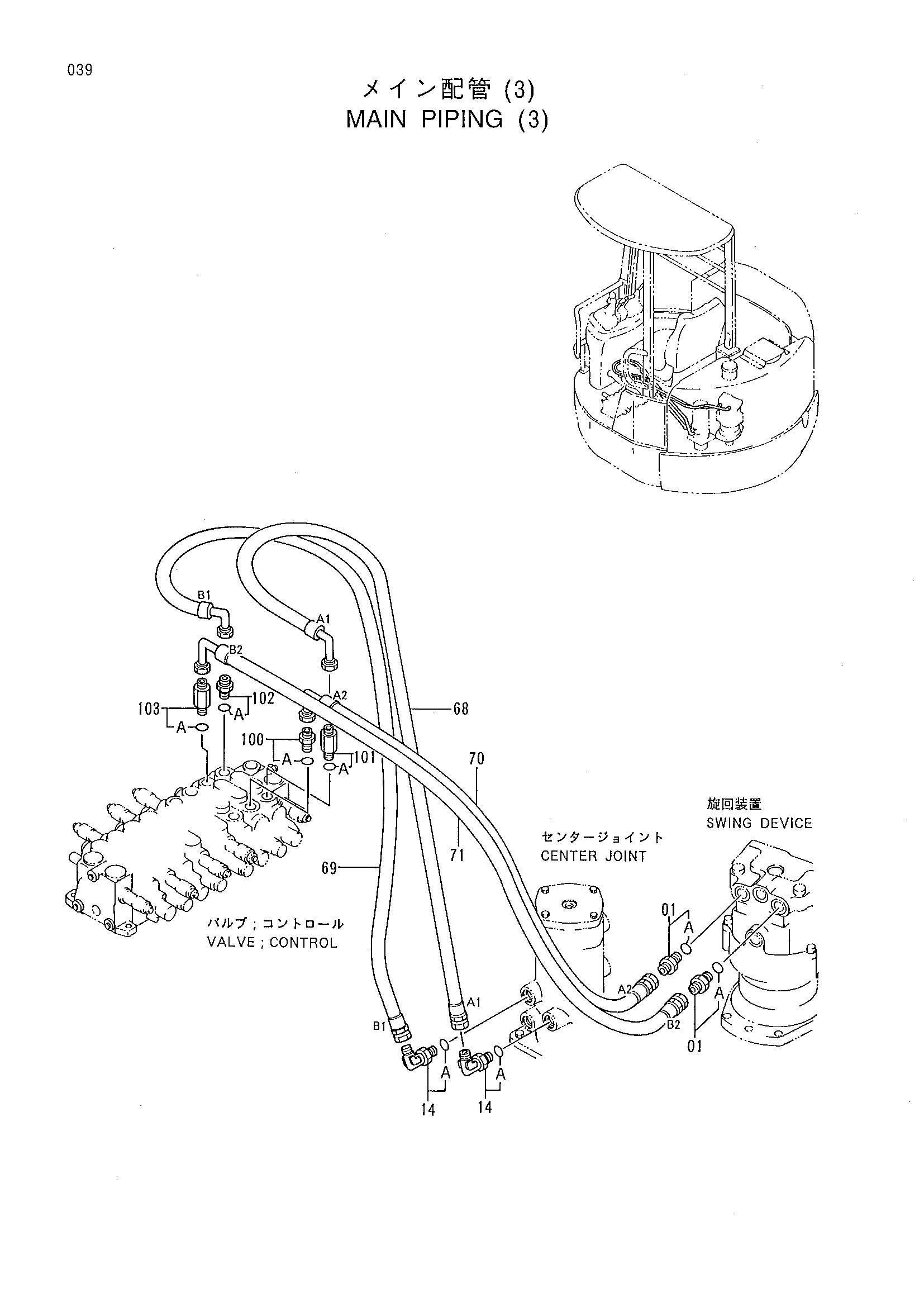

Заводская схема «Основные гидролинии (3)» для HITACHI EX30UR-2C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4200466 | Адаптер | 2 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 4277654 | Угловой штуцер | 2 |
| 14A | R26448R | Уплотнительное кольцо | 1 |
| 68 | 4349059 | Шланг | 1 |
| 69 | 4349060 | Шланг | 1 |
| 70 | 4349061 | Шланг | 1 |
| 71 | 4349062 | Шланг | 1 |
| 100 | 4200466 | Адаптер | 1 |
| 100A | 4509180 | Уплотнительное кольцо | 1 |
| 101 | 4276965 | Адаптер | 1 |
| 101A | 4509180 | Уплотнительное кольцо | 1 |
| 102 | 4200466 | Адаптер | 1 |
| 102A | 4509180 | Уплотнительное кольцо | 1 |
| 103 | 4276965 | Адаптер | 1 |
| 103A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX30UR-2C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
