Основные гидролинии (1) — HITACHI EX30UR-2C

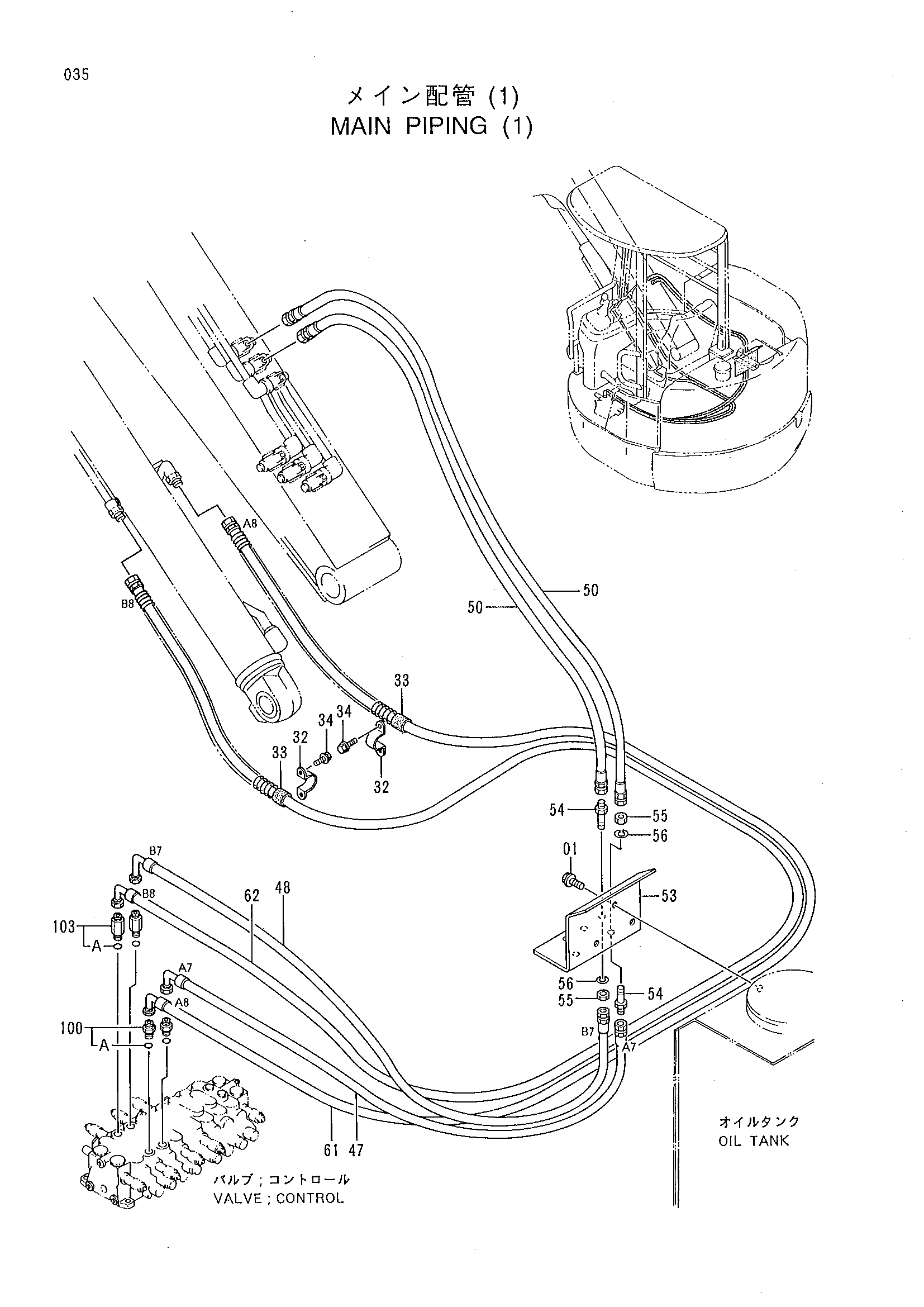

Заводская схема «Основные гидролинии (1)» для HITACHI EX30UR-2C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J041020 | Болт с шайбой | 3 |
| 32 | 4288710 | Хомут | 2 |
| 33 | 4288709 | Резиновая втулка | 2 |
| 34 | J090816 | Болт с шайбой | 4 |
| 47 | 4349067 | Шланг | 1 |
| 48 | 4349068 | Шланг | 1 |
| 50 | 4309104 | Шланг | 2 |
| 53 | 3064685 | Кронштейн | 1 |
| 54 | 4202532 | Адаптер | 2 |
| 55 | 4202531 | Гайка | 2 |
| 56 | J252216 | Пружинная шайба | 2 |
| 61 | 4348778 | Шланг | 1 |
| 62 | 4348779 | Шланг | 1 |
| 100 | 4200466 | Адаптер | 2 |
| 100A | 4509180 | Уплотнительное кольцо | 1 |
| 103 | 4276965 | Адаптер | 2 |
| 103A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX30UR-2C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
