Топливные трубопроводы — HITACHI EX30UR-2C

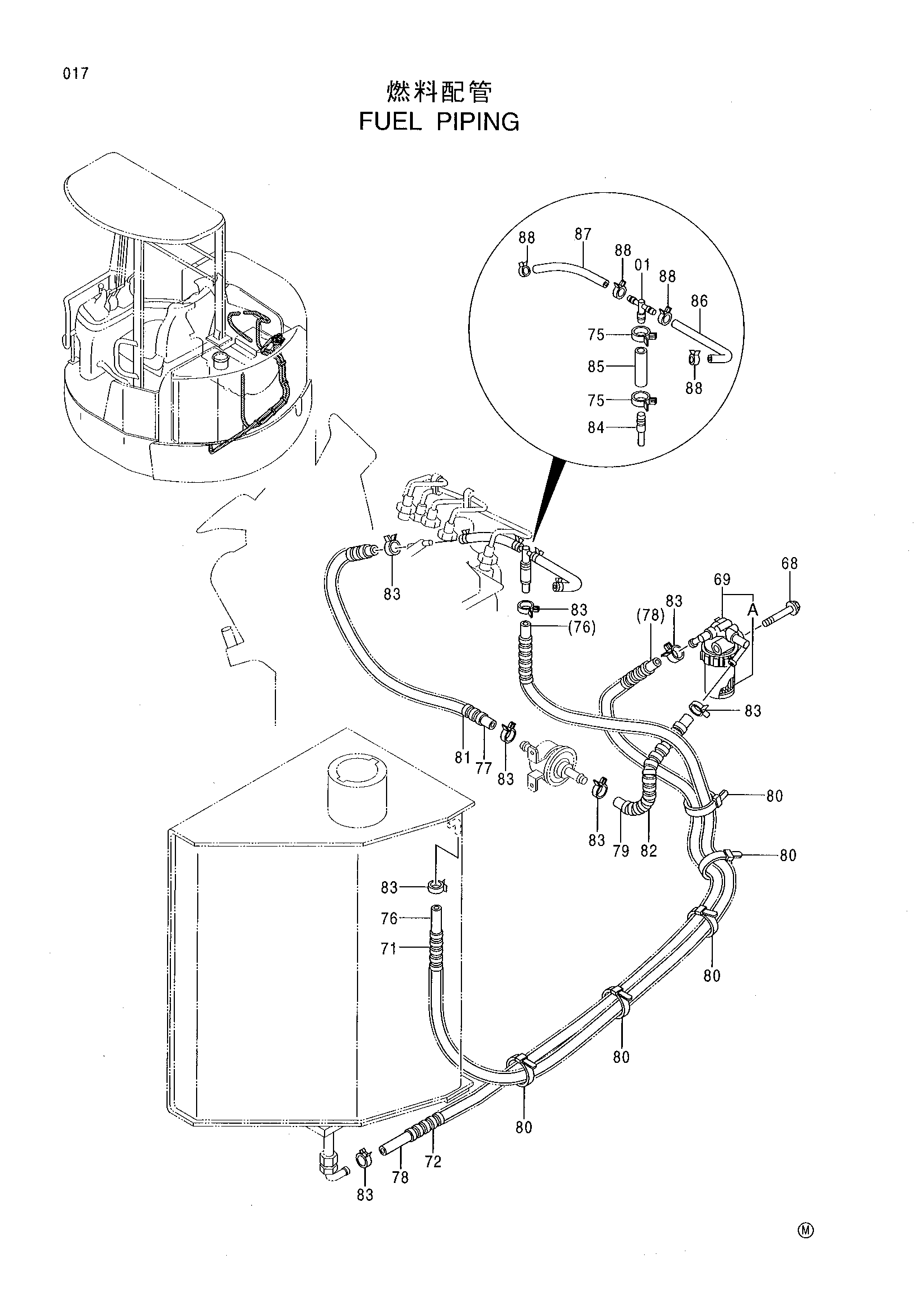

Заводская схема «Топливные трубопроводы» для HITACHI EX30UR-2C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4348594 | Тройник | 1 |
| 68 | J090865 | Болт с шайбой | 1 |
| 69 | 4311000 | Фильтр | 1 |
| 69A | 4294842 | Фильтрующий элемент | 1 |
| 71 | 4328552 | Трубка | 1 |
| 72 | 4330718 | Трубка | 1 |
| 75 | 4351486 | Хомут шланга | 2 |
| 76 | 4328553 | Топливный шланг | 1 |
| 77 | 4383152 | Топливный шланг | 1 |
| 78 | 4330719 | Топливный шланг | 1 |
| 79 | 4383153 | Топливный шланг | 1 |
| 80 | 4055311 | Ленточный зажим | 5 |
| 81 | 4383151 | Трубка | 1 |
| 82 | 4299654 | Трубка | 1 |
| 83 | 4339258 | Хомут шланга | 8 |
| 84 | 4357998 | Соединение | 1 |
| 85 | 4349593 | Топливный шланг | 1 |
| 86 | 4352878 замена: 4393648 | Топливный шланг | 1 |
| 86 | 4393648 | Топливный шланг | 1 |
| 87 | 4352879 замена: 4393647 | Топливный шланг | 1 |
| 87 | 4393647 | Топливный шланг | 1 |
| 88 | 4280436 замена: 4393609 | Хомут шланга | 4 |
| 88 | 4393609 | Хомут шланга | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX30UR-2C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
