Масляный радиатор трубопроводы (4) — HITACHI EX30UR-2

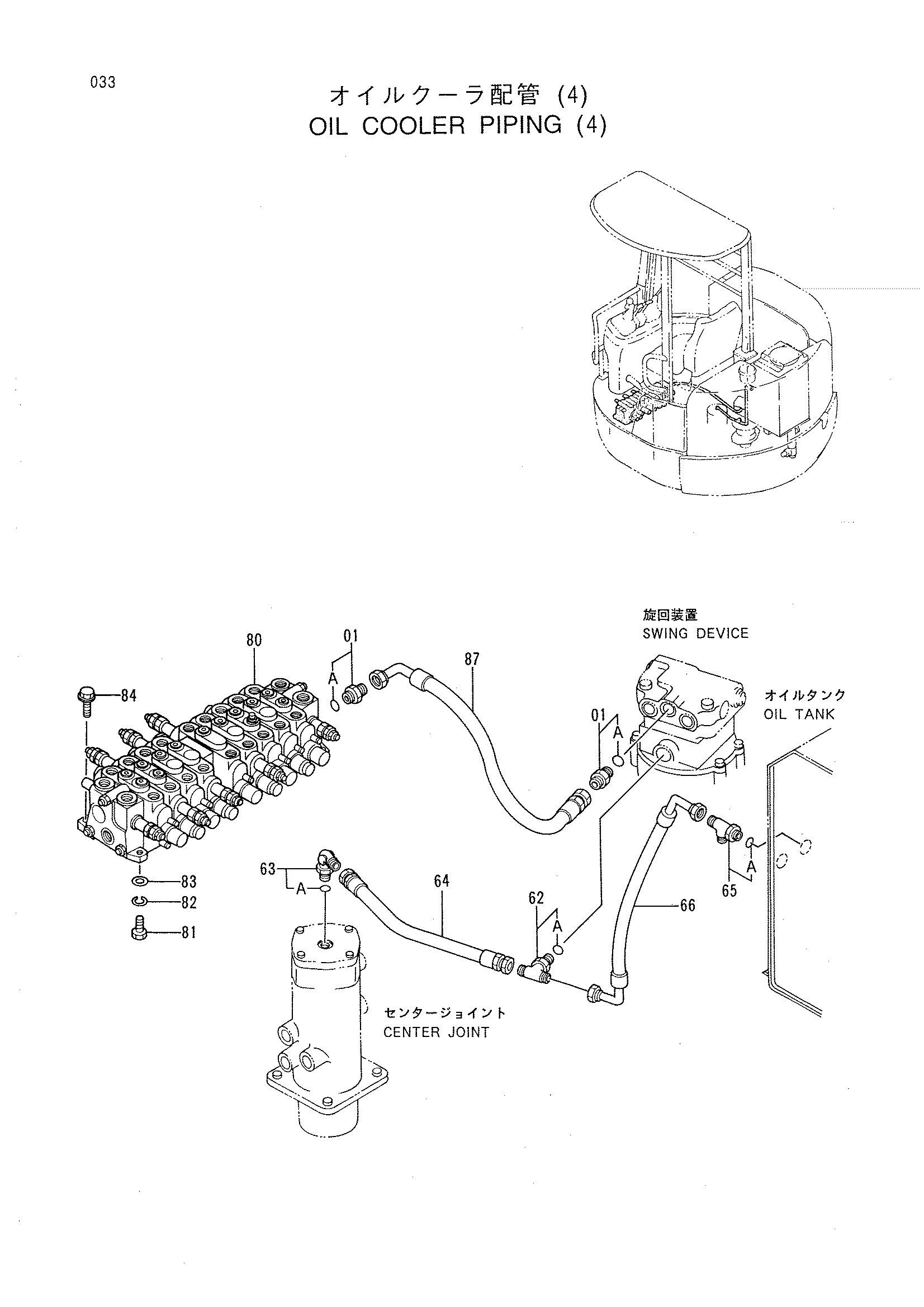

Заводская схема «Масляный радиатор трубопроводы (4)» для HITACHI EX30UR-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4200466 | Адаптер | 2 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 62 | 4208472 | Тройник | 1 |
| 62A | 4509180 | Уплотнительное кольцо | 1 |
| 63 | 4277654 | Угловой штуцер | 1 |
| 63A | R26448R | Уплотнительное кольцо | 1 |
| 64 | 4305366 замена: 4203169 | Шланг | 1 |
| 64 | 4203169 | Шланг | 1 |
| 65 | 4222016 | Тройник | 1 |
| 65A | 4506418 | Уплотнительное кольцо | 1 |
| 66 | 4305367 | Шланг | 1 |
| 80 | 4330470 | Гидрораспределитель | 1 |
| 81 | J971025 | Болт | 2 |
| 82 | J252210 | Пружинная шайба | 2 |
| 83 | J253110 | Плоская шайба | 2 |
| 84 | J051035 | Болт с шайбой | 2 |
| 87 | 4305357 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX30UR-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
