Рама — HITACHI EX30UR-2

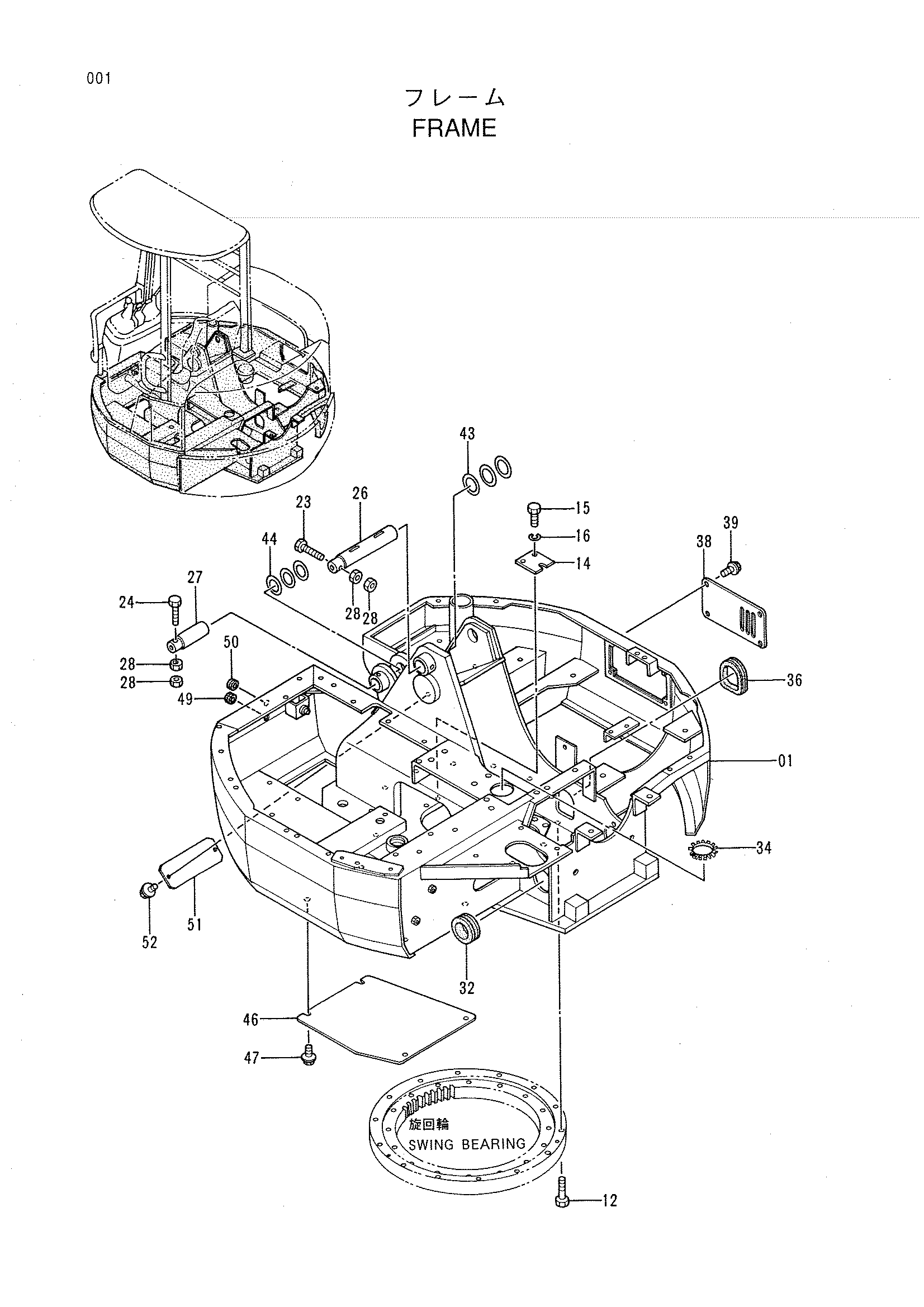

Заводская схема «Рама» для HITACHI EX30UR-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 5004179 | Рама основной | 1 |
| 12 | J931260 | Болт | 14 |
| 14 | 4276606 | Ограничитель | 1 |
| 15 | J971225 | Болт | 2 |
| 16 | J252212 | Пружинная шайба | 2 |
| 23 | J971080 | Болт | 1 |
| 24 | J971075 | Болт | 1 |
| 26 | 3068120 | Палец | 1 |
| 27 | 4292313 | Палец | 1 |
| 28 | J231210 | Гайка | 4 |
| 32 | 4259340 | Резиновая втулка | 1 |
| 34 | 4293798 | Втулка | 1 |
| 36 | 4295177 | Втулка руббур | 1 |
| 38 | 3062172 | Крышка | 1 |
| 39 | 4295483 замена: J050818 | Винт | 4 |
| 39 | J050818 | Болт с шайбой | 4 |
| 43 | 4291272 | Регулировочная шайба | 3 |
| 44 | 4275477 | Регулировочная шайба | 3 |
| 46 | 4307887 | Крышка нижний | 1 |
| 47 | J051025 | Болт с шайбой | 4 |
| 49 | 4207699 | Резиновая втулка | 1 |
| 50 | 4195199 | Резиновая втулка | 1 |
| 51 | 4342033 | Крышка | 1 |
| 52 | J090816 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX30UR-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
