Дополнительный трубопроводы (1) <моноблочный стрела> — HITACHI EX30UR-2

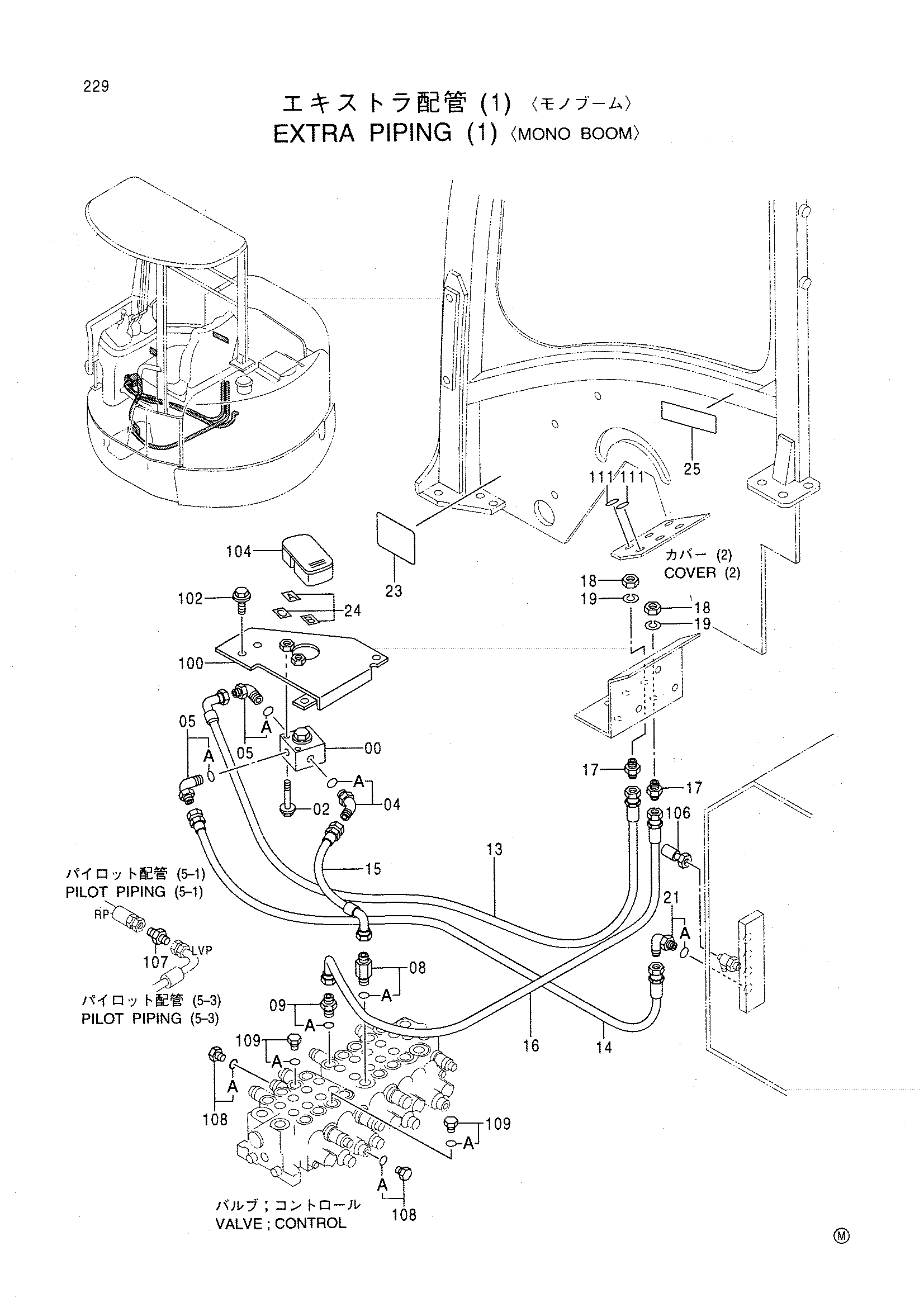

Заводская схема «Дополнительный трубопроводы (1) <моноблочный стрела>» для HITACHI EX30UR-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4340948 | Клапан селектор | 1 |
| 02 | J050860 | Болт с шайбой | 2 |
| 04 | 4200326 | Угловой штуцер | 1 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 05 | 4154672 | Угловой штуцер | 2 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 08 | 4276966 | Адаптер | 1 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4190243 | Адаптер | 1 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | 4354649 | Шланг | 1 |
| 14 | 4354650 | Шланг | 1 |
| 15 | 4355170 | Шланг | 1 |
| 16 | 4355171 | Шланг | 1 |
| 17 | 4354585 | Адаптер | 2 |
| 18 | 4202531 | Гайка | 2 |
| 19 | J252216 | Пружинная шайба | 2 |
| 21 | 4217342 | Угловой штуцер | 1 |
| 21A | 4506418 | Уплотнительное кольцо | 1 |
| 23 | 4355447 | Информационная табличка | 1 |
| 24 | 4355585 | Информационная табличка | 1 |
| 25 | 4359876 | Информационная табличка | 1 |
| 100 | 8063295 | Пластина | 1 |
| 102 | J051025 | Болт с шайбой | 3 |
| 104 | 4354587 | Резиновая прокладка | 1 |
| 106 | 4177307 | Унион | 1 |
| 107 | 4354586 | Адаптер | 1 |
| 108 | 4093624 | Пробка | 2 |
| 108A | 957366 | Уплотнительное кольцо | 1 |
| 109 | 4092534 | Пробка | 2 |
| 109A | 4509180 | Уплотнительное кольцо | 1 |
| 111 | 4087559 | Информационная табличка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX30UR-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
