2 Ходовой многофункциональный рычаг трубопроводы (2) — HITACHI EX30UR-2

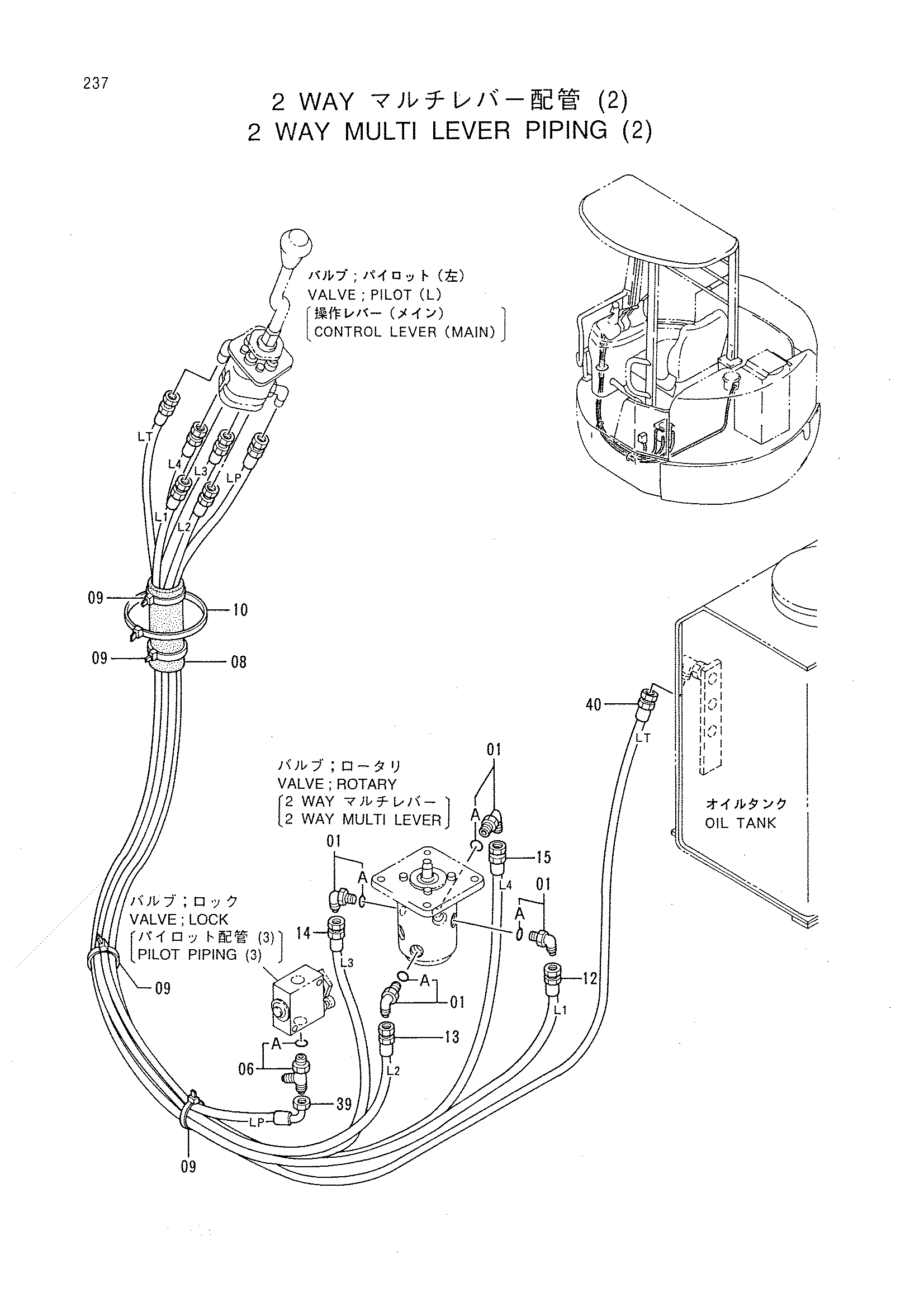

Заводская схема «2 Ходовой многофункциональный рычаг трубопроводы (2)» для HITACHI EX30UR-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4154670 | Угловой штуцер | 4 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 4269617 | Тройник | 1 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 4313059 | Сиденье резиновый | 1 |
| 09 | 4121859 | Ленточный зажим | 4 |
| 10 | 4349710 | Ленточный зажим | 1 |
| 12 | 4349567 | Шланг | 1 |
| 13 | 4348092 | Шланг | 1 |
| 14 | 4311042 | Шланг | 1 |
| 15 | 4342295 | Шланг | 1 |
| 39 | 4348102 | Шланг | 1 |
| 40 | 4348103 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX30UR-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
