Гидроцилиндр. смещаемый — HITACHI EX30UR-2

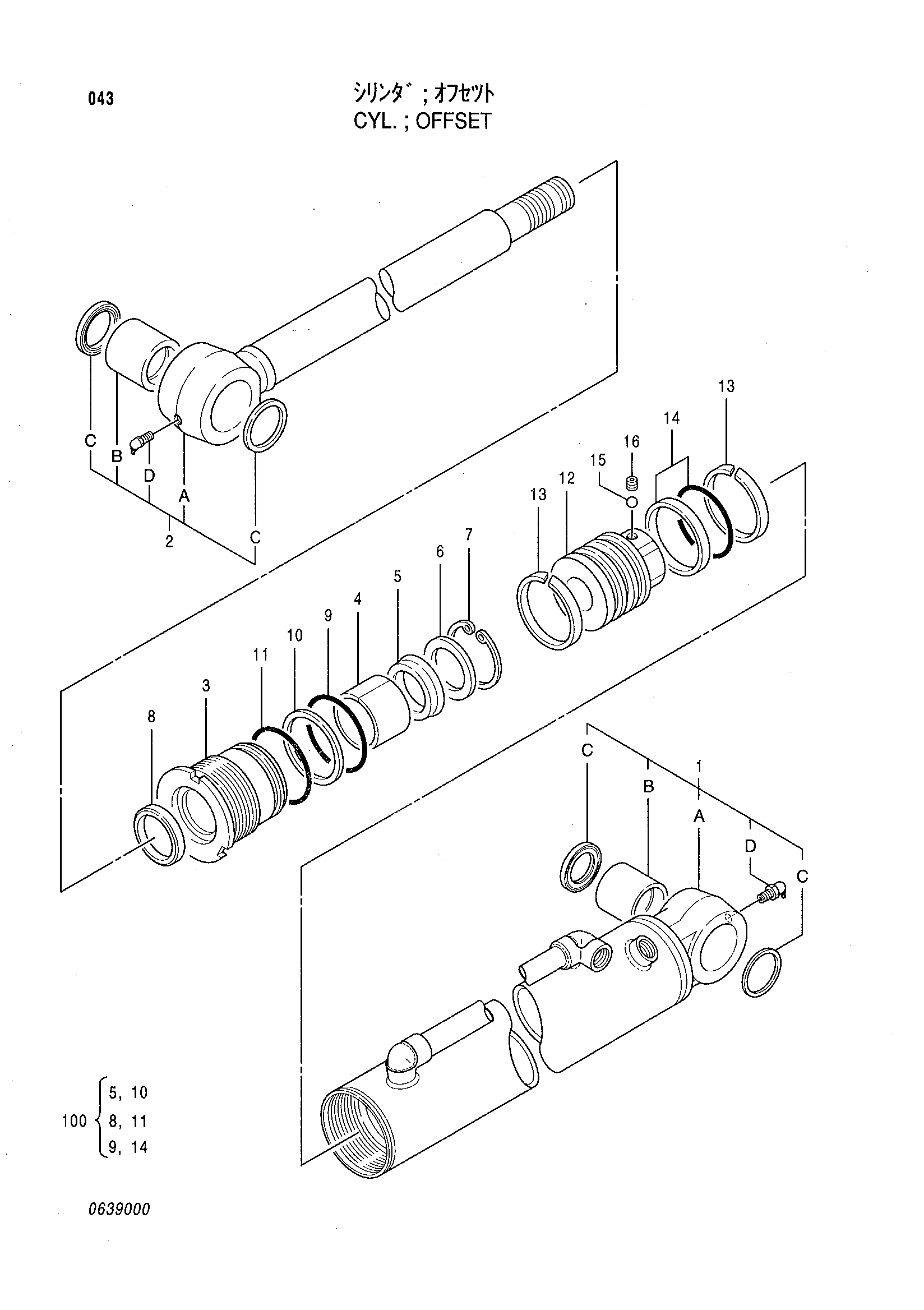

Заводская схема «Гидроцилиндр. смещаемый» для HITACHI EX30UR-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4330383 | Гидроцилиндр. смещаемый | 1 | |
| 1 | 4348087 | Труба гидроцилиндра в сборе | 1 |
| 1B | 0481101 | Втулка пальца | 1 |
| 1C | 0481110 | Пылезащитное уплотнение | 2 |
| 1D | 0481204 | Пресс-маслёнка | 1 |
| 2 | 4348088 замена: 4417535 | Шток поршня в сборе | 1 |
| 2 | 4417535 | Шток поршня в сборе | 1 |
| 2B | 0481101 | Втулка пальца | 1 |
| 2C | 0481110 | Пылезащитное уплотнение | 2 |
| 2D | 0481204 | Пресс-маслёнка | 1 |
| 3 | 0481201 | Головка гидроцилиндра | 1 |
| 4 | 0481103 | Втулка | 1 |
| 5 | 0481202 | U-образная манжета | 1 |
| 6 | 0479004 | Манжета | 1 |
| 7 | 0479005 | Стопорное кольцо | 1 |
| 8 | 0481106 | Грязесъёмное кольцо | 1 |
| 9 | 0479007 | Уплотнительное кольцо | 1 |
| 10 | 0479008 | Опорное кольцо | 1 |
| 11 | 0478907 | Уплотнительное кольцо | 1 |
| 12 | 0481203 | Поршень | 1 |
| 13 | 0479010 | Направляющее кольцо | 2 |
| 14 | 0479011 | Кольцо уплотнение в сборе | 1 |
| 15 | 0429917 | Стальной шарик | 1 |
| 16 | 0479012 | Установочный винт | 1 |
| 100 | 4316387 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX30UR-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
