Гидролинии рабочего оборудования (1) — HITACHI EX30UR-2

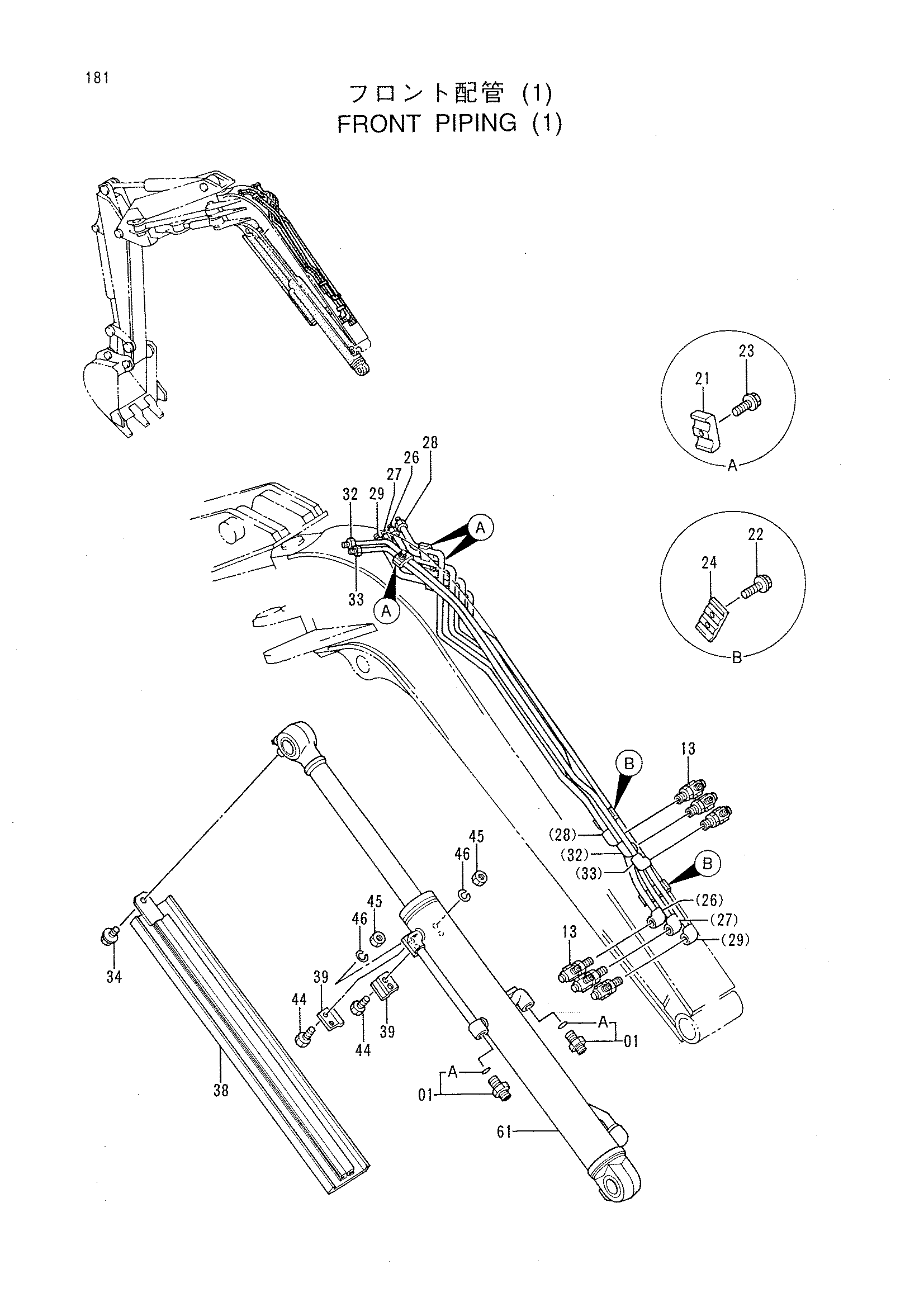

Заводская схема «Гидролинии рабочего оборудования (1)» для HITACHI EX30UR-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4200466 | Адаптер | 2 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | 4293264 | Соединение свивел | 6 |
| 21 | 4331314 | Хомут трубки | 3 |
| 22 | J080835 | Болт с шайбой | 4 |
| 23 | J090840 | Болт с шайбой | 3 |
| 24 | 4331313 | Хомут трубки | 2 |
| 26 | 8053244 | Трубка | 1 |
| 27 | 8053245 | Трубка | 1 |
| 28 | 8053246 | Трубка | 1 |
| 29 | 8053247 | Трубка | 1 |
| 32 | 8053919 | Трубка | 1 |
| 33 | 8053811 | Трубка | 1 |
| 34 | J051020 | Болт с шайбой | 1 |
| 38 | 8053130 | Крышка | 1 |
| 39 | 4275521 | Пластина | 2 |
| 44 | J960820 | Болт | 4 |
| 45 | J231105 | Гайка | 4 |
| 46 | J252108 | Пружинная шайба | 4 |
| 61 | 4342717 | Гидроцилиндр стрелы | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX30UR-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
