Смещаемый стрела (2) — HITACHI EX30UR-2

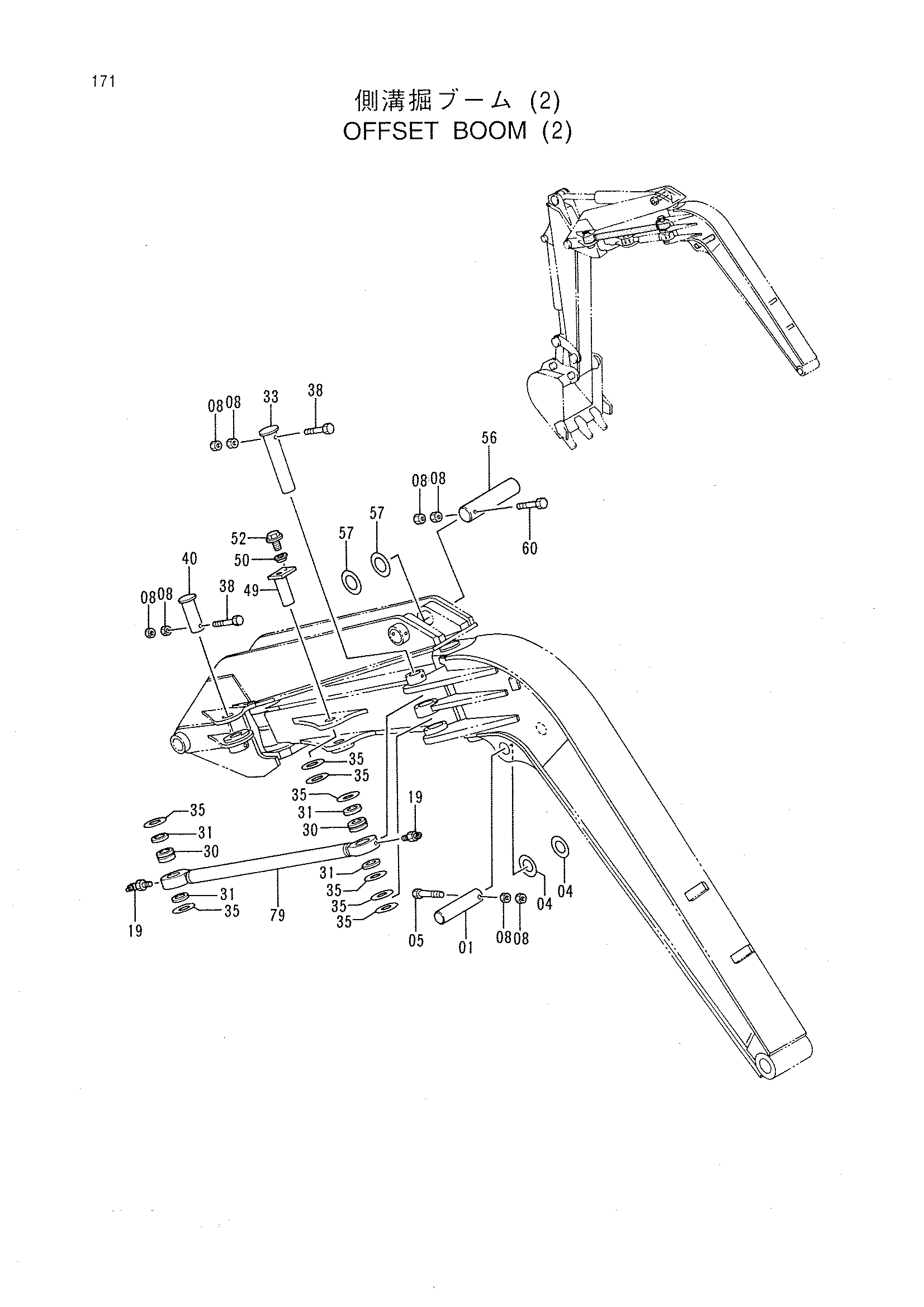

Заводская схема «Смещаемый стрела (2)» для HITACHI EX30UR-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4275476 | Палец | 1 |
| 04 | 4275477 | Регулировочная шайба 0.8 | 4 |
| 05 | J971075 | Болт | 1 |
| 08 | J231210 | Гайка | 8 |
| 19 | J75581 | Пресс-маслёнка | 2 |
| 30 | 4292230 | Втулка | 2 |
| 31 | 4275478 | Пылезащитное уплотнение | 4 |
| 33 | 3059675 | Палец | 1 |
| 35 | 4275519 | Регулировочная шайба 0.8 | 16 |
| 38 | J971070 | Болт | 2 |
| 40 | 4291548 | Палец | 1 |
| 49 | 8053443 | Палец | 1 |
| 50 | 4294696 | Втулка | 1 |
| 52 | J041230 | Болт с шайбой | 1 |
| 56 | 3060333 | Палец | 1 |
| 57 | 4291272 | Регулировочная шайба 0.8 | 4 |
| 60 | J971080 | Болт | 1 |
| 79 | 8058644 | Стойка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX30UR-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
