Рычаг тяга (ход) — HITACHI EX30UR-2

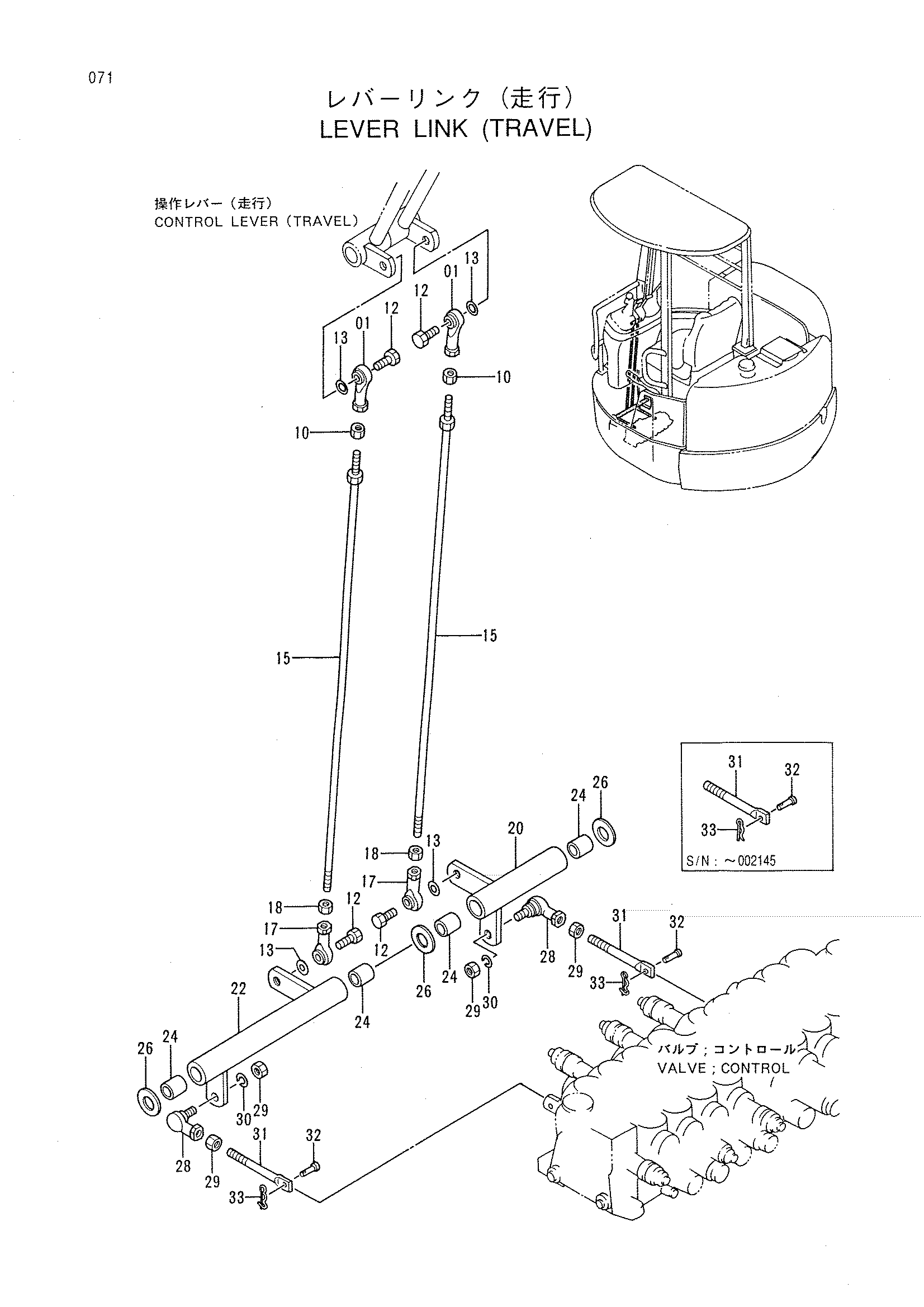

Заводская схема «Рычаг тяга (ход)» для HITACHI EX30UR-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4287796 | Концевой шток | 2 |
| 10 | J231108 | Гайка | 2 |
| 12 | J960822 | Болт | 4 |
| 13 | J253108 | Плоская шайба | 4 |
| 15 | 9736219 | Шток | 2 |
| 17 | 4346556 | Концевой шток | 2 |
| 18 | M580008 | Гайка (левый) | 2 |
| 20 | 8057805 | Тяга | 1 |
| 22 | 8057807 | Тяга | 1 |
| 24 | 4280300 | Втулка | 4 |
| 26 | 4289754 | Регулировочная шайба 0.5 | 3 |
| 28 | 4287792 | Шарнир | 2 |
| 29 | J231108 | Гайка | 4 |
| 30 | J252108 | Пружинная шайба | 2 |
| 31 | 4295221 | Шток | 2 |
| 32 | 4279607 | Палец | 2 |
| 33 | 4022695 замена: 4365839 | Стопорный палец | 2 |
| 33 | 4365839 | Стопорный палец | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX30UR-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
