Кабина (5) — HITACHI EX30UR-2

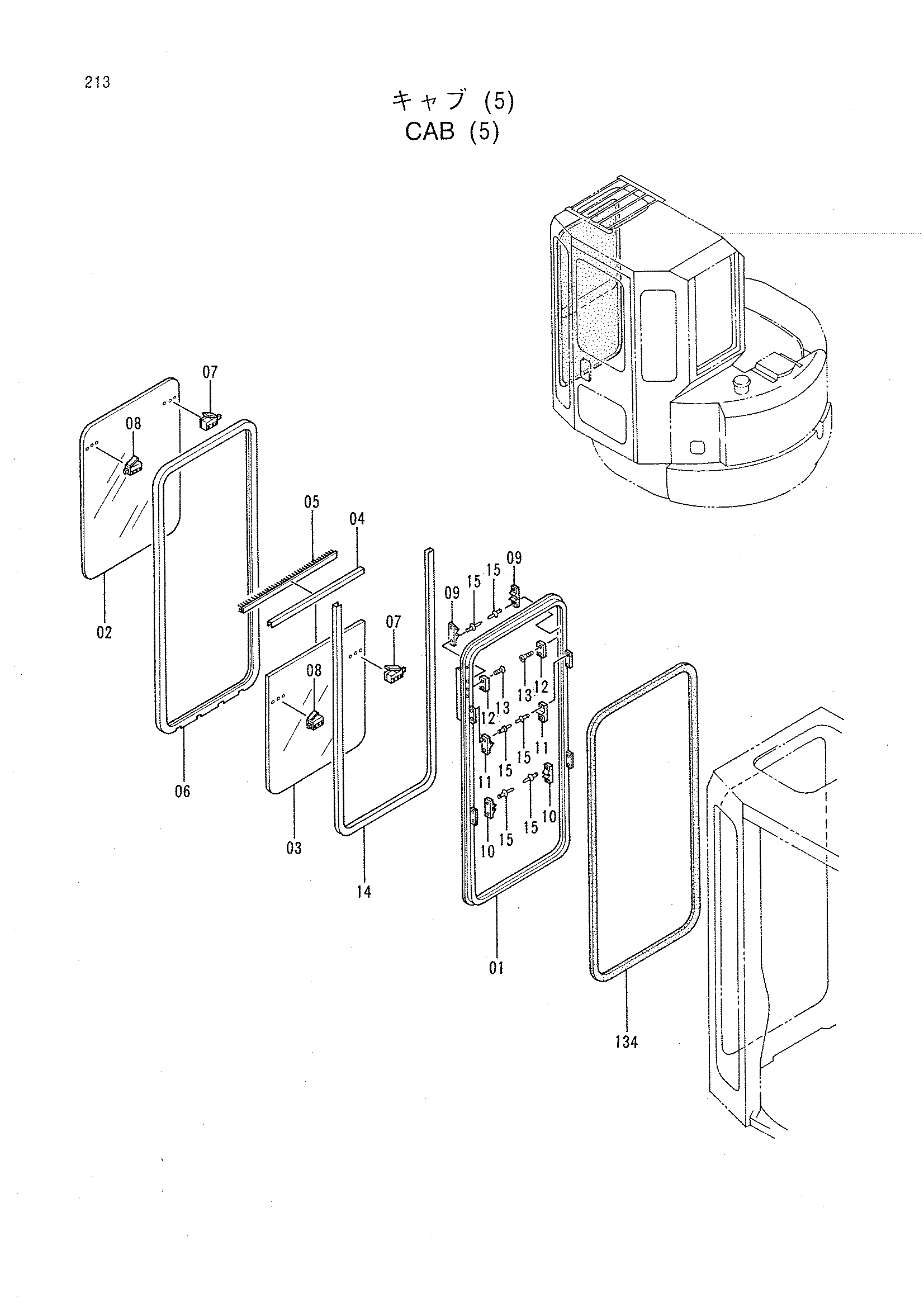

Заводская схема «Кабина (5)» для HITACHI EX30UR-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01-1 | 4324661 | Передний окно в сборе | 1 |
| 01 | 4324709 | Рама сасх | 1 |
| 02 | 4324710 | Стекло | 1 |
| 03 | 4324711 | Стекло | 1 |
| 04 | 4324712 | Направляющая | 1 |
| 05 | 4324713 | Уплотнитель | 1 |
| 06 | 4324714 | Кханнел | 1 |
| 07 | 4261867 | Блокировка R | 2 |
| 08 | 4261868 | Блокировка L | 2 |
| 09 | 4243833 | Ограничитель | 2 |
| 10 | 4261869 | Защёлка | 2 |
| 11 | 4261870 | Защёлка | 2 |
| 12 | 4261871 | Ограничитель | 2 |
| 13 | M430312 | Винт | 4 |
| 14 | 4324715 | Кханнел | 1 |
| 15 | 4243820 | Заклёпка | 12 |
| 134 | 4324682 | Резиновый H | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX30UR-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
