Гидролинии хода — HITACHI EX30UR-2

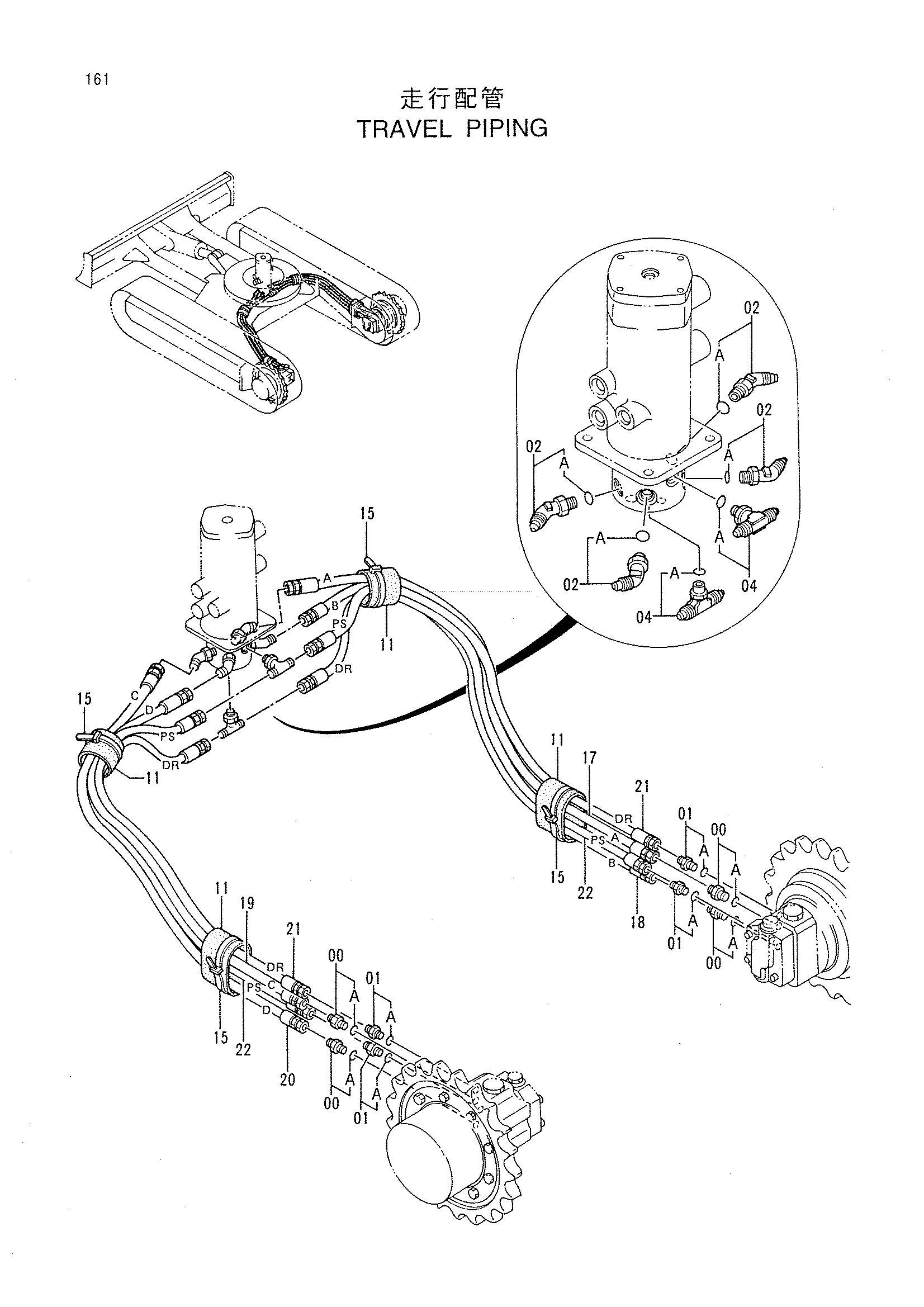

Заводская схема «Гидролинии хода» для HITACHI EX30UR-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4200469 | Адаптер | 4 |
| 00A | 4506418 | Уплотнительное кольцо | 1 |
| 01 | 4200465 | Адаптер | 4 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 02 | 4279249 | Угловой штуцер | 4 |
| 02A | U10778U | Уплотнительное кольцо | 1 |
| 04 | 4278874 | Тройник | 2 |
| 04A | R26448R | Уплотнительное кольцо | 1 |
| 11 | 4279255 | Крышка | 4 |
| 15 | 4121859 | Ленточный зажим | 4 |
| 17 | 4348248 | Шланг | 1 |
| 18 | 4348249 | Шланг | 1 |
| 19 | 4348250 | Шланг | 1 |
| 20 | 4348251 | Шланг | 1 |
| 21 | 4348252 | Шланг | 2 |
| 22 | 4348254 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX30UR-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
