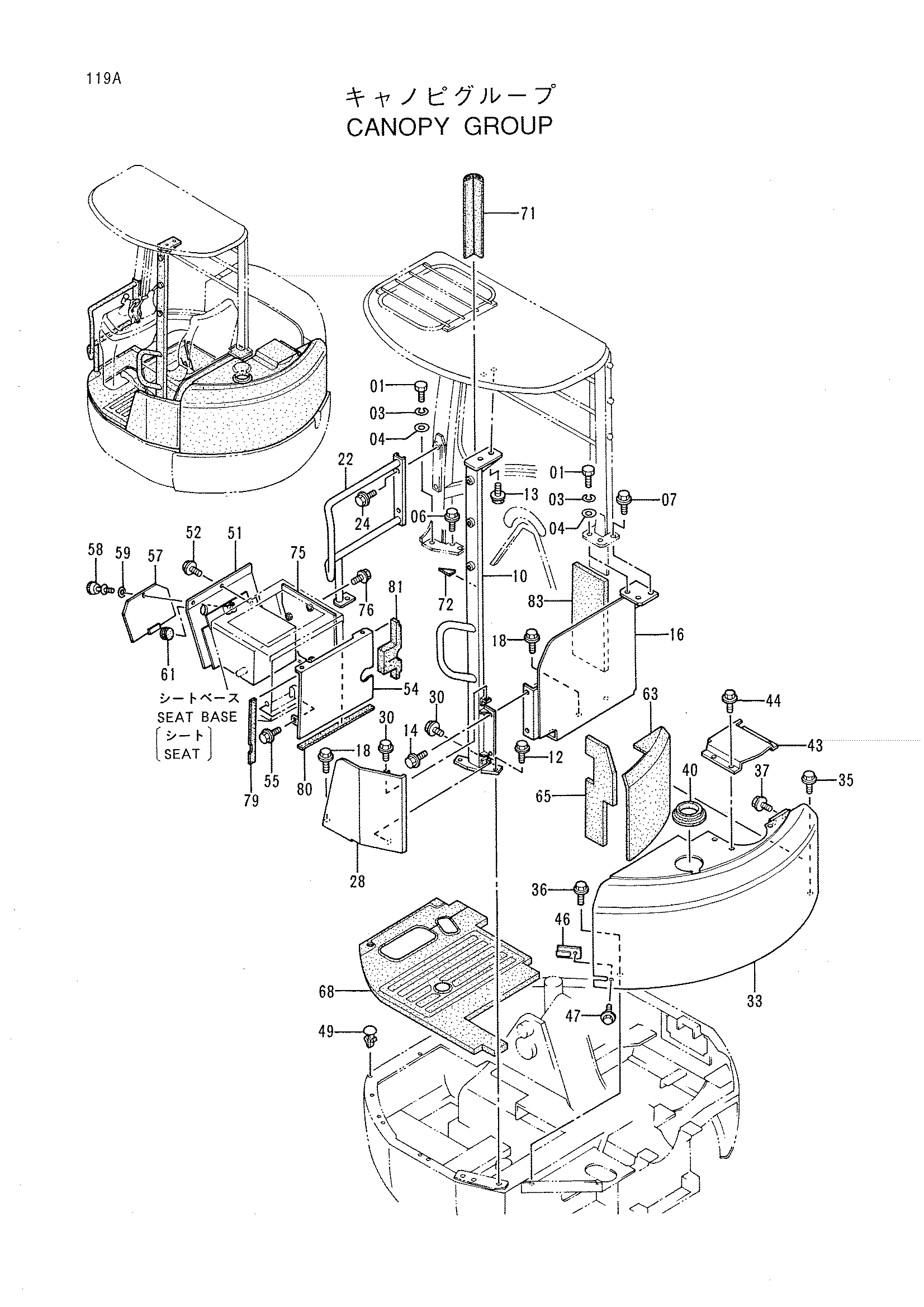

Навес группа — HITACHI EX30UR-2

Заводская схема «Навес группа» для HITACHI EX30UR-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	J971640	Болт	2
03	J252216	Пружинная шайба	2
04	J254016	Шайба	2
06	J051240	Болт с шайбой	2
07	J051235	Болт с шайбой	2
10	7028217	Поле	1
12	J051240	Болт с шайбой	2
13	J051230	Болт с шайбой	2
14	J051030	Болт с шайбой	2
16	7028173	Кронштейн	1
18	J051030	Болт с шайбой	3
22	7028215	Стойка	1
24	J051020	Болт с шайбой	2
28	7028209	Крышка	1
30	J050820	Болт с шайбой	2
33	6014025	Крышка бак	1
35	J050835	Болт с шайбой	1
36	J051035	Болт с шайбой	1
37	J051025	Болт с шайбой	2
40	3062966	Резиновая втулка	1
43	8058768	Крышка	1
44	4295483 замена: J050818	Винт	3
44	J050818	Болт с шайбой	3
46	9743886	Крышка	1
47	4295483 замена: J050818	Винт	1
47	J050818	Болт с шайбой	1
49	4296301	Пробка	1
51	8061666	Короб	1
52	J050816	Болт с шайбой	2
54	8061653	Крышка	1
55	J050816	Болт с шайбой	1
57	9743935	Крышка	1
58	4305513	Винт	1
59	J253108	Плоская шайба	1
61	4349711	Резиновая втулка	1
63	4340614	Резиновая прокладка	1
65	4340615	Резиновая прокладка	1
68	4332416	Коврик пола	1
71	3072488	Амортизатор	1
72	4350315	Резиновая прокладка	1
75	8062477 замена: 8062960	Крышка	1
75	8062960	Крышка	1
76	J090816	Болт с шайбой	3
76	J090816 замена: J050816	Болт с шайбой	4
76	J050816	Болт с шайбой	4
79	4347605	Резиновое уплотнение	1
80	4347606	Резиновое уплотнение	1
81	4350278	Резиновое уплотнение	1
83	4350473	Резиновая прокладка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX30UR-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
