Навес — HITACHI EX30UR-2

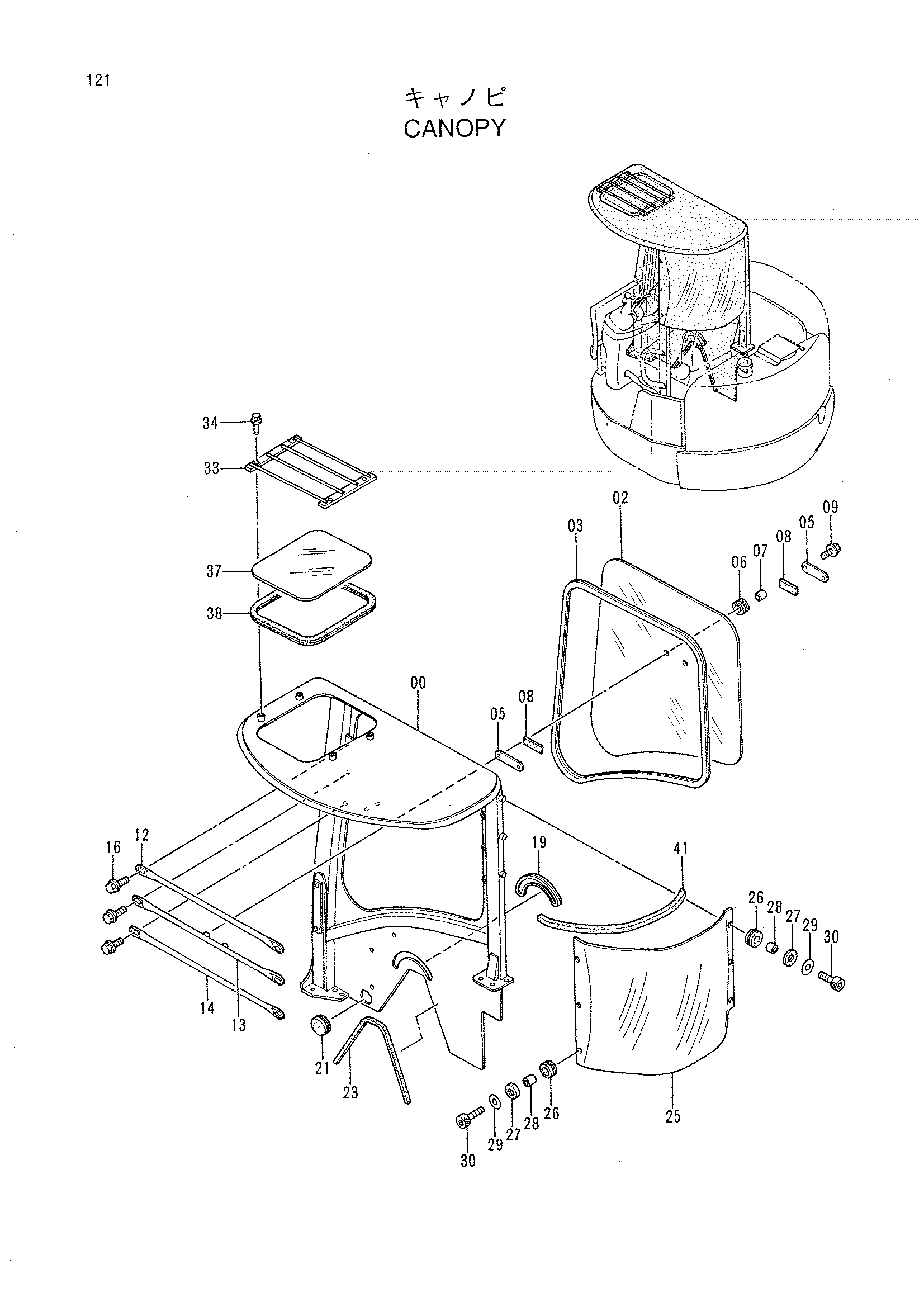

Заводская схема «Навес» для HITACHI EX30UR-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5003042 | Навес | 1 |
| 02 | 4331319 | Пластина | 1 |
| 03 | 4339332 | Веатхер стрип | 1 |
| 05 | 4346630 | Пластина | 2 |
| 06 | 4341709 | Резиновая прокладка | 2 |
| 07 | 4338217 | Проставка | 2 |
| 08 | 4338224 | Резиновая прокладка | 2 |
| 09 | J970820 | Болт | 2 |
| 12 | 3071845 | Защитный кожух | 1 |
| 13 | 8061911 | Защитный кожух | 1 |
| 14 | 3071766 | Защитный кожух | 1 |
| 16 | J050820 | Болт с шайбой | 6 |
| 19 | 4327224 | Крышка резиновый | 1 |
| 21 | 4278877 | Резиновая втулка | 1 |
| 23 | 4331316 | Резиновое уплотнение | 1 |
| 25 | 2037035 | Крышка | 1 |
| 26 | 4341709 | Резиновая прокладка | 6 |
| 27 | 4346628 | Резиновая прокладка | 6 |
| 28 | 4346625 | Коллер | 6 |
| 29 | 4346037 | Шайба | 6 |
| 30 | J770820 | Болт с внутренним шестигранником | 6 |
| 33 | 8058909 | Защитный кожух | 1 |
| 34 | J050818 | Болт с шайбой | 4 |
| 37 | 4341312 | Пластина | 1 |
| 38 | 3070741 | Веатхер стрип | 1 |
| 41 | 4350316 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX30UR-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
