Кабина (4) — HITACHI EX30UR-2

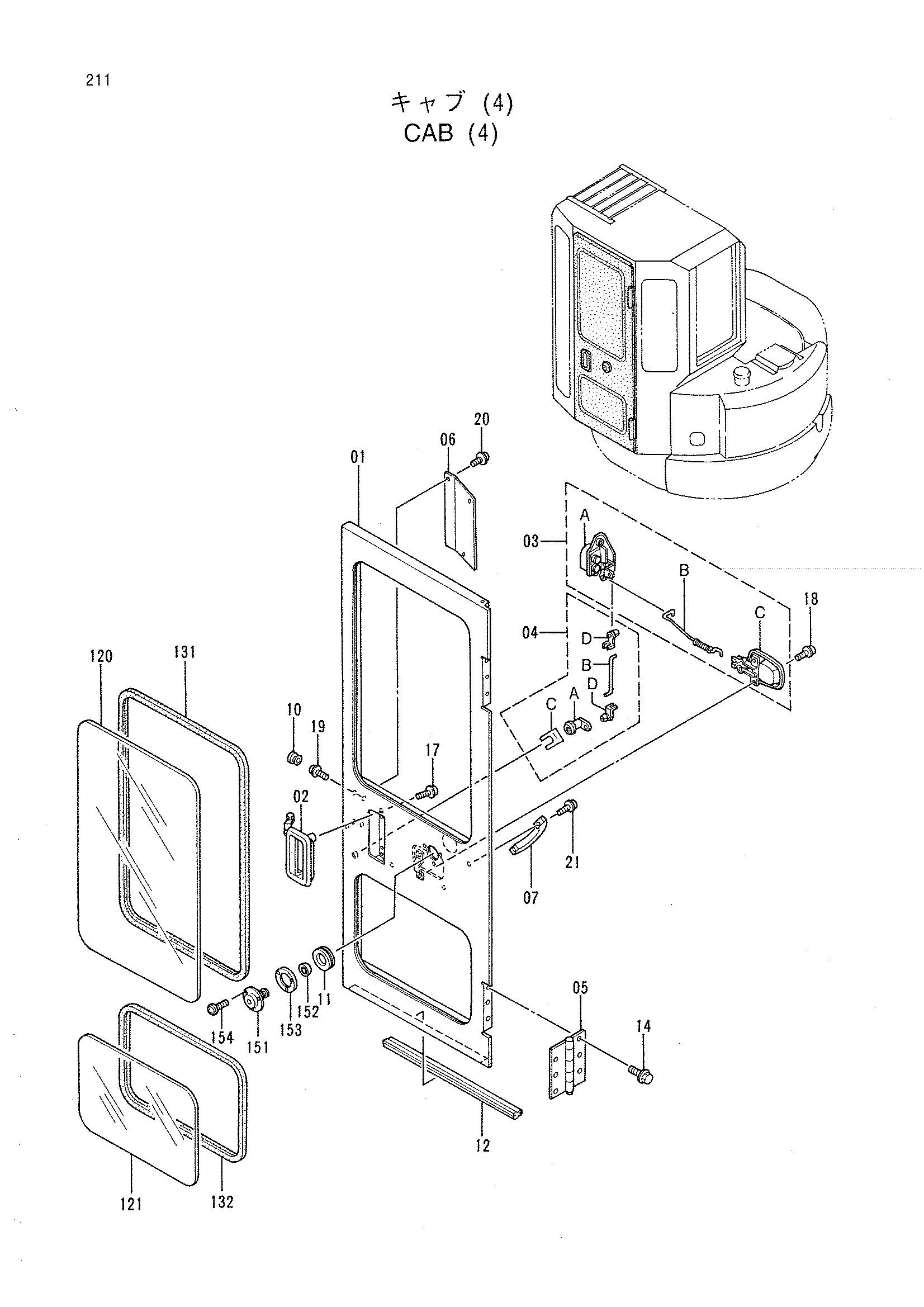

Заводская схема «Кабина (4)» для HITACHI EX30UR-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01-2 | 4324659 | Дверь в сборе | 1 |
| 01 | 4324699 | Дверь | 1 |
| 02 | 4324700 | Рукоятка наружный | 1 |
| 03 | 4324701 | Рукоятка в сборе | 1 |
| 03A | 4328633 | Замок двери | 1 |
| 03B | 4328634 | Тяга | 1 |
| 03C | 4328635 | Рукоятка внутренний | 1 |
| 04 | 4324702 | Блокировка в сборе | 1 |
| 04A | 4328636 | Замок двери | 1 |
| 04B | 4328637 | Тяга | 1 |
| 04C | 4328638 | Зажим | 1 |
| 04D | 4328639 | Держатель | 2 |
| 05 | 4324703 | Петля | 2 |
| 06 | 4324704 | Крышка | 1 |
| 07 | 4204579 | Рукоятка | 1 |
| 10 | 4324705 | Резиновая втулка | 3 |
| 11 | 4324706 | Трим | 1 |
| 12 | 4324707 | Уплотнение | 1 |
| 14 | 4324686 | Болт с шайбой | 12 |
| 17 | J450616 | Винт с шайбой | 2 |
| 18 | J460616 | Винт с шайбой | 2 |
| 19 | J460616 | Винт с шайбой | 2 |
| 20 | J460510 | Винт с шайбой | 3 |
| 21 | J460616 | Винт с шайбой | 2 |
| 120 | 4324671 | Стекло | 1 |
| 121 | 4324672 | Стекло | 1 |
| 131 | 4324679 | Резиновая прокладка | 1 |
| 132 | 4324680 | Резиновая прокладка | 1 |
| 151 | 4350829 | Защёлка | 1 |
| 152 | 4243811 | Крышка | 1 |
| 153 | 4243810 | Манжета | 1 |
| 154 | 4328671 | Винт с шайбой | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX30UR-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
