Рычаг управления (основной) — HITACHI EX30UR-2

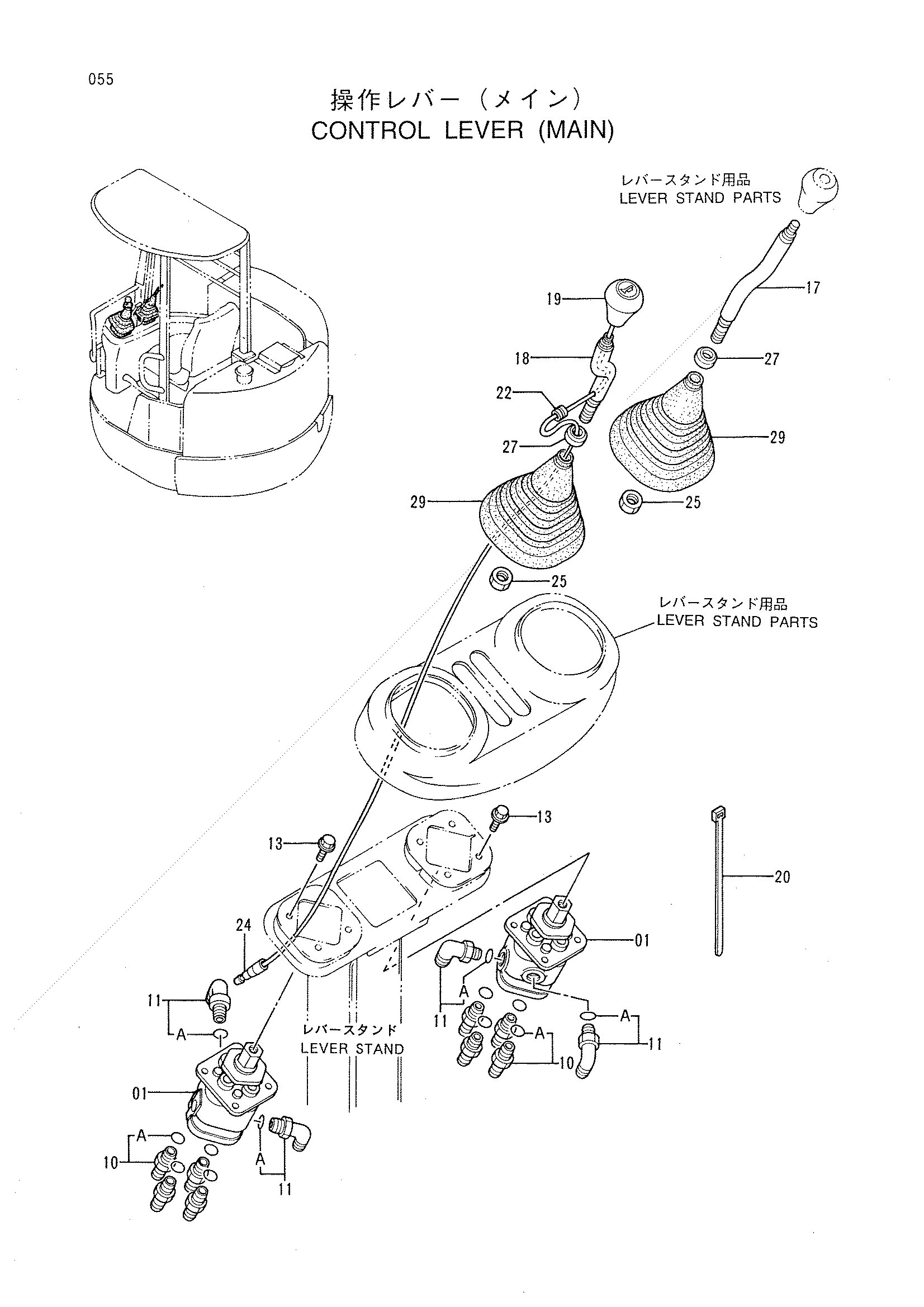

Заводская схема «Рычаг управления (основной)» для HITACHI EX30UR-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4334029 | Пилотный клапан | 2 |
| 10 | 4200465 | Адаптер | 8 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4154670 | Угловой штуцер | 4 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 13 | J080816 | Болт с шайбой | 8 |
| 17 | 8059811 | Рычаг R | 1 |
| 18 | 8059808 | Рычаг L | 1 |
| 19 | 4340154 | Рукоятка | 1 |
| 20 | 4265540 | Ленточный зажим | 1 |
| 22 | 487081 | Резиновая втулка | 1 |
| 24 | 4313180 | Клемма | 2 |
| 25 | J231214 | Гайка | 2 |
| 27 | 4264107 | Уплотнение колпачок | 2 |
| 29 | 3069894 | Защитный чехол | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX30UR-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
