Ковш 0.08 <JIS 94> (480mm широкий) — HITACHI EX30UR-2

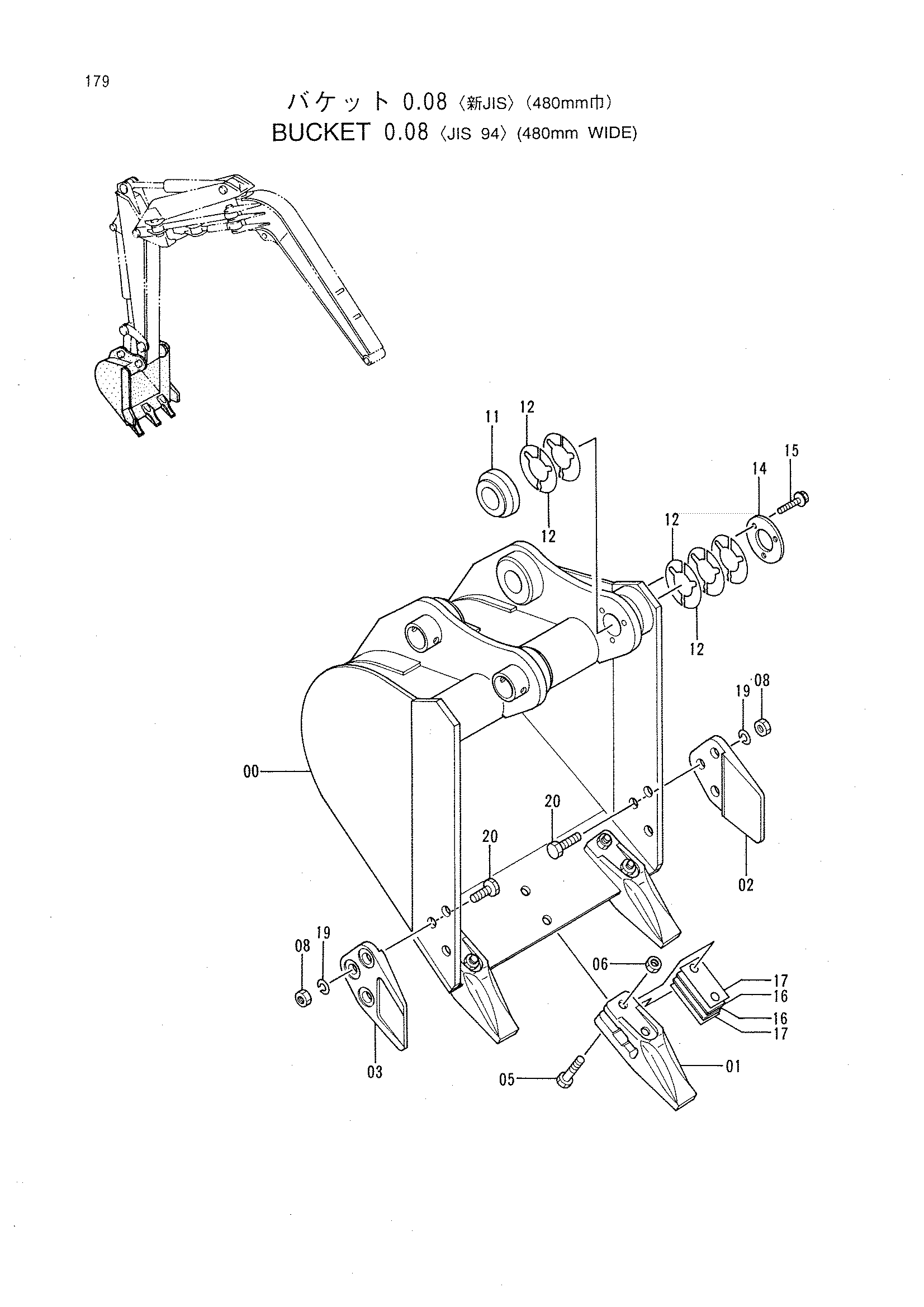

Заводская схема «Ковш 0.08 <JIS 94> (480mm широкий)» для HITACHI EX30UR-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9139498 | Ковш в сборе | 1 | |
| 00 | 4347460 | Ковш | 1 |
| 01 | 3056107 | Зуб | 3 |
| 02 | 3056344 | Боковой резец | 1 |
| 03 | 3056345 | Боковой резец | 1 |
| 05 | J971245 | Болт | 6 |
| 06 | J231212 | Гайка | 6 |
| 08 | J231214 | Гайка | 6 |
| 11 | 4275558 | Бобышка | 1 |
| 12 | 4275559 | Регулировочная шайба 1.0 | 10 |
| 14 | 4275560 | Пластина | 1 |
| 15 | J080850 | Болт с шайбой | 3 |
| 16 | 4276602 | Регулировочная шайба 1.0 | 6 |
| 17 | 4276605 | Регулировочная шайба 0.4 | 6 |
| 19 | J252214 | Пружинная шайба | 6 |
| 20 | J931440 | Болт | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX30UR-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
