Топливные трубопроводы — HITACHI EX30UR-2

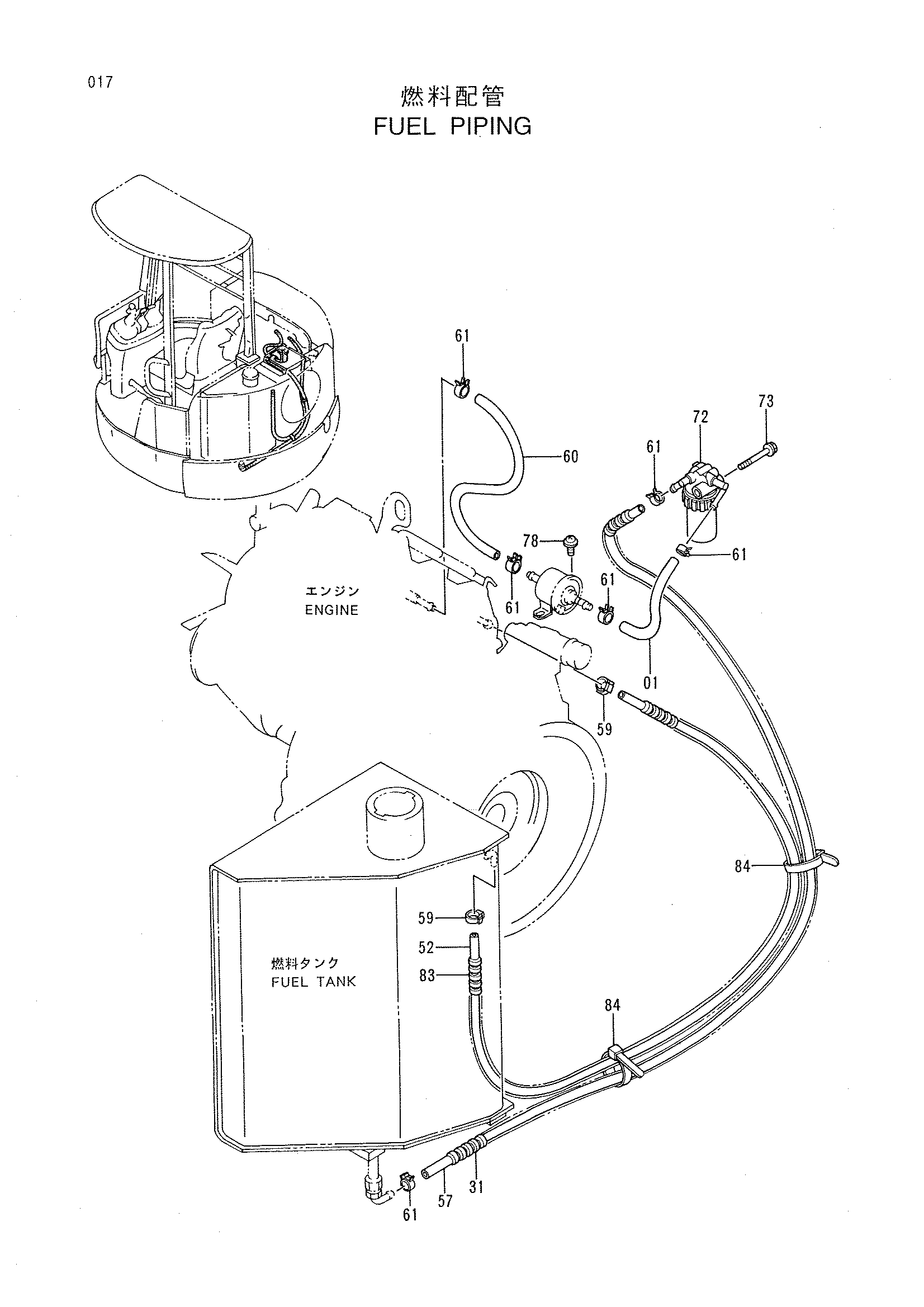

Заводская схема «Топливные трубопроводы» для HITACHI EX30UR-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4316134	Топливный шланг	1
31	4330718	Трубка	1
52	4328553	Топливный шланг	1
57	4330719	Топливный шланг	1
59	4351486	Хомут шланга	2
60	4308295	Топливный шланг	1
61	4339258	Хомут шланга	6
72	4311000	Фильтр	1
73	J090865	Болт с шайбой	1
78	J680616	Винт с шайбой	2
83	4328552	Трубка	1
84	4055311	Ленточный зажим	5

Для точного подбора сообщите каталожный номер, модель HITACHI EX30UR-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
