Машина отопитель — HITACHI EX30UR-2

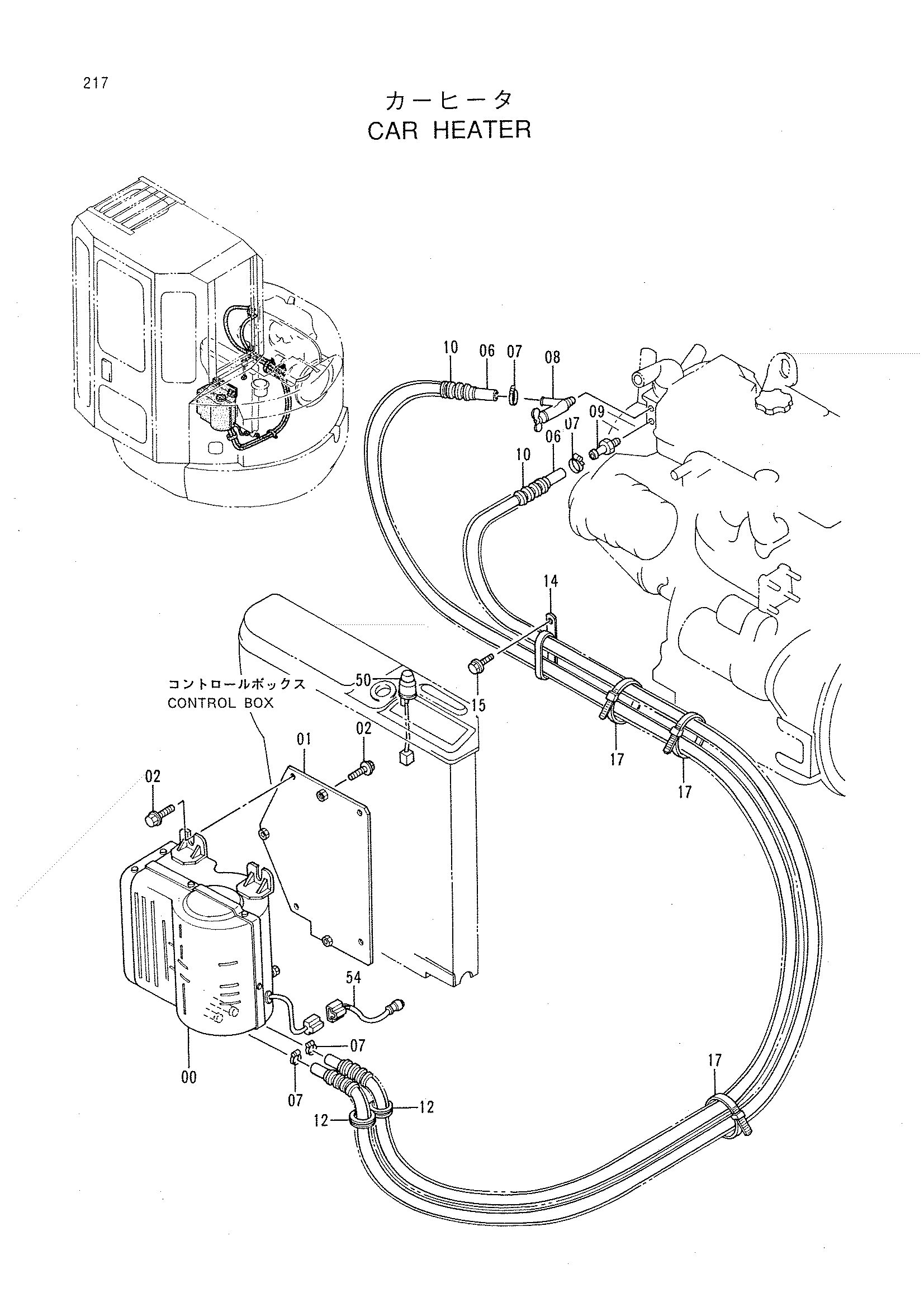

Заводская схема «Машина отопитель» для HITACHI EX30UR-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4289620 | Отопитель | 1 |
| 01 | 8056726 | Пластина | 1 |
| 02 | J051025 | Болт с шайбой | 7 |
| 06 | 4317723 | Водяной шланг | 2 |
| 07 | 4514699 | Зажим шланг | 4 |
| 08 | 4508050 | Кран | 1 |
| 09 | 4294662 | Адаптер | 1 |
| 10 | 4317724 | Трубка | 2 |
| 12 | 4205136 | Резиновая втулка | 2 |
| 14 | 4295017 | Зажим | 1 |
| 15 | J090816 | Болт с шайбой | 1 |
| 17 | 4055312 | Ленточный зажим | 3 |
| 50 | 4294504 | Выключатель отопитель | 1 |
| 54 | 4314647 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX30UR-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
