Смещаемый стрела (1) — HITACHI EX30UR-2

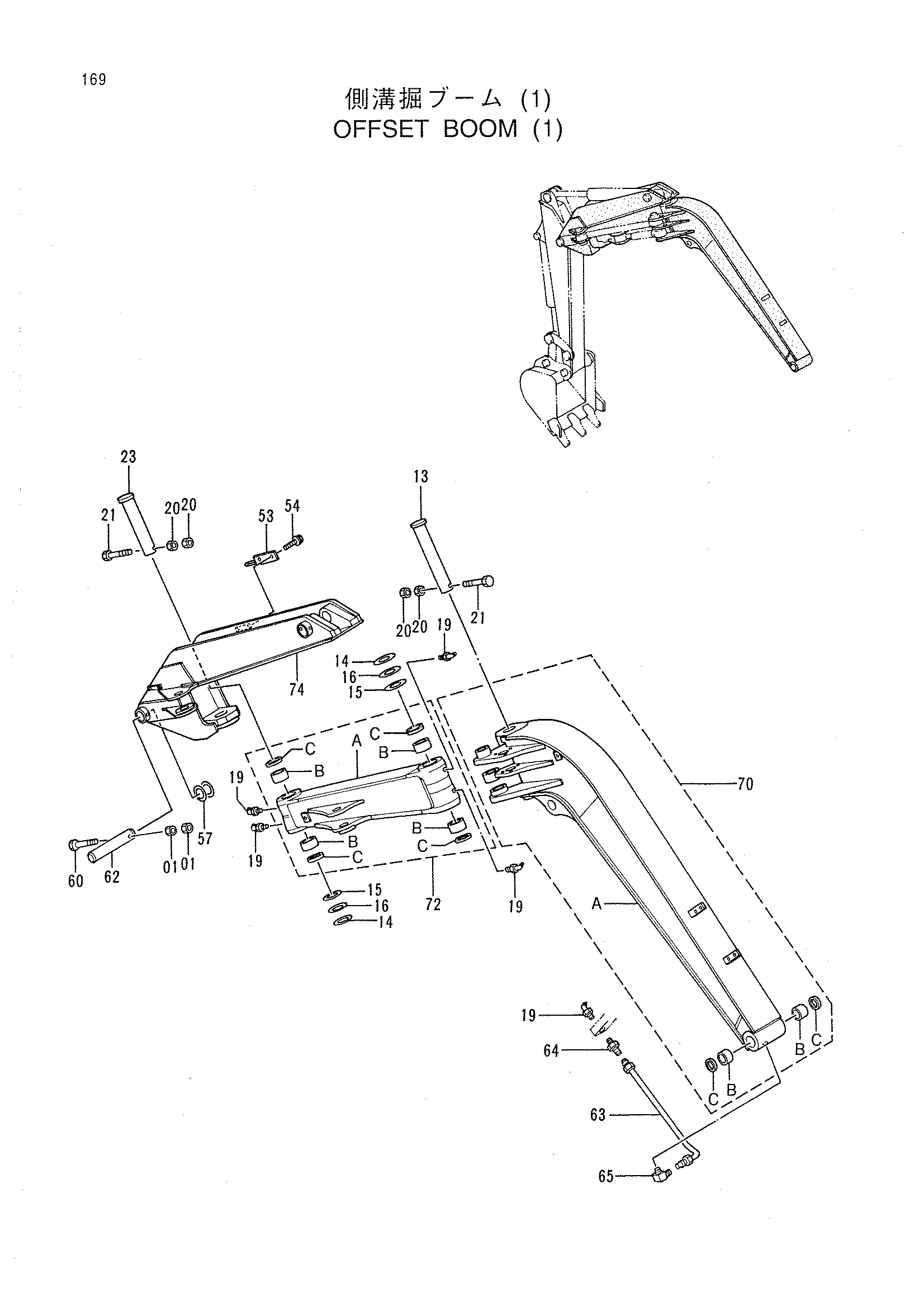

Заводская схема «Смещаемый стрела (1)» для HITACHI EX30UR-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J231210 | Гайка | 2 |
| 13 | 3059673 | Палец | 1 |
| 14 | 4350893 | Регулировочная шайба 1.6 | 2 |
| 15 | 4292227 | Регулировочная шайба 1.0 | 2 |
| 16 | 4292639 | Регулировочная шайба 2.0 | 2 |
| 19 | J75581 | Пресс-маслёнка | 5 |
| 20 | J231212 | Гайка | 4 |
| 21 | J971200 | Болт | 2 |
| 23 | 3059674 | Палец | 1 |
| 53 | 8053920 | Кронштейн | 1 |
| 54 | J050816 | Болт с шайбой | 2 |
| 57 | 4291272 | Регулировочная шайба 0.8 | 4 |
| 60 | J971080 | Болт | 1 |
| 62 | 4291551 | Палец | 1 |
| 63 | 4313828 | Трубка | 1 |
| 64 | 4130168 | Штуцер трубки | 1 |
| 65 | 4130174 | Штуцер трубки | 1 |
| 70 | 8058687 | Нижний стрела в сборе | 1 |
| 70A | 5004178 | Стрела нижний | 1 |
| 70B | 4313826 | Втулка | 2 |
| 70C | 4279531 | Пылезащитное уплотнение | 2 |
| 72 | 8058688 | Верхний стрела в сборе | 1 |
| 72A | 6013987 | Стрела верхний | 1 |
| 72B | 4313469 | Втулка | 4 |
| 72C | 4117954 | Пылезащитное уплотнение | 4 |
| 74 | 6013995 | Стойка гидроцилиндр. | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX30UR-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
