Коллисион предотвращение датчик — HITACHI EX30UR-2

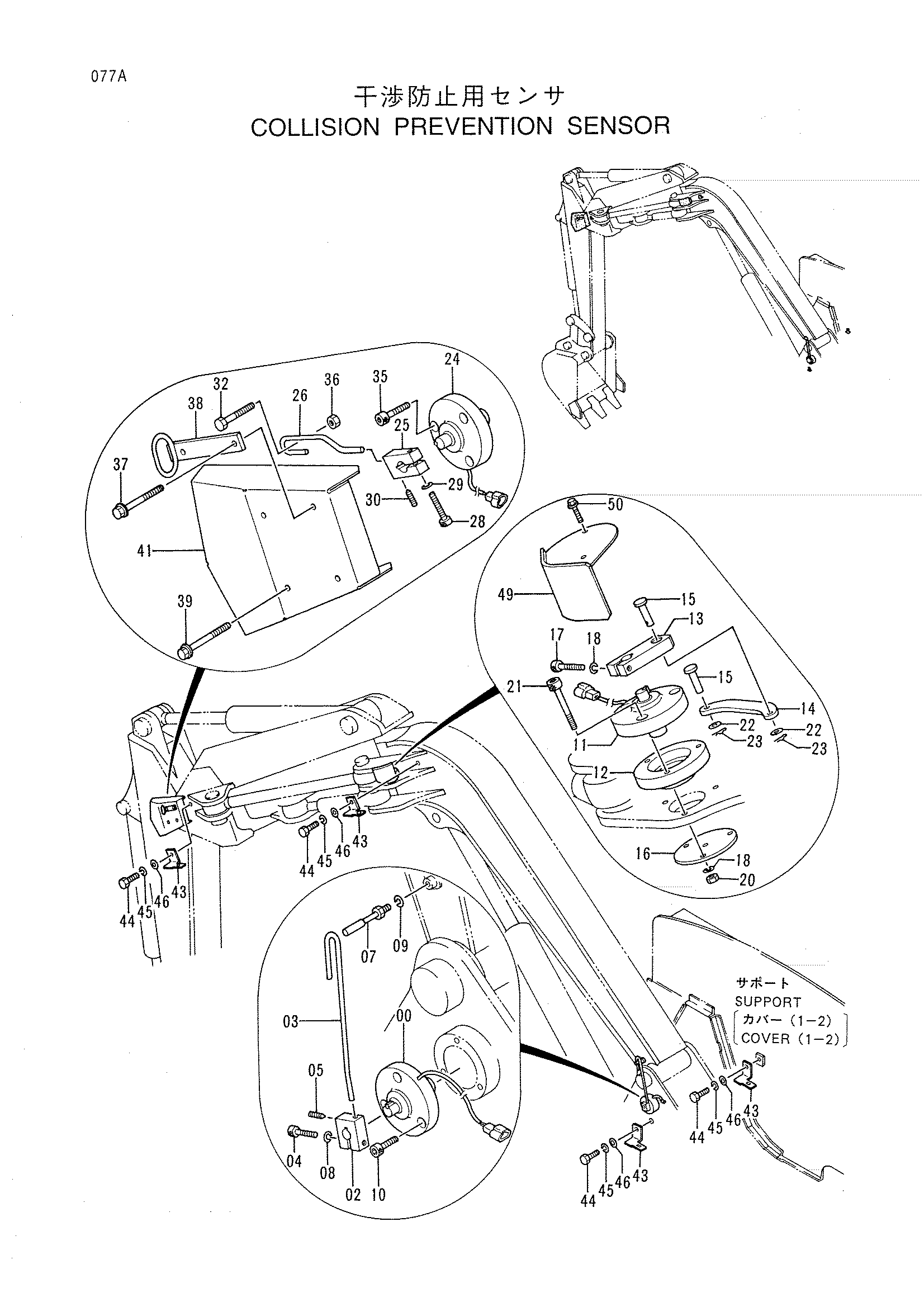

Заводская схема «Коллисион предотвращение датчик» для HITACHI EX30UR-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4325381 замена: 4354687 | Датчик угла | 1 |
| 00 | 4354687 | Датчик угла | 1 |
| 02 | 4326414 | Рычаг | 1 |
| 03 | 4330560 | Рычаг | 1 |
| 04 | J770830 | Болт с внутренним шестигранником | 1 |
| 05 | M030616 | Установочный винт | 1 |
| 07 | 4331555 | Палец | 1 |
| 08 | J252108 | Пружинная шайба | 1 |
| 09 | J252210 | Пружинная шайба | 1 |
| 10 | J770820 | Болт с внутренним шестигранником | 3 |
| 11 | 4325381 | Датчик угла | 1 |
| 12 | 4330559 | Сиденье | 1 |
| 13 | 4330430 | Рычаг | 1 |
| 14 | 4330431 | Тяга | 1 |
| 15 | 4330432 | Палец | 2 |
| 16 | 4346585 | Крышка | 1 |
| 17 | J770830 | Болт с внутренним шестигранником | 1 |
| 18 | J252108 | Пружинная шайба | 4 |
| 20 | J231108 | Гайка | 3 |
| 21 | J770850 | Болт с внутренним шестигранником | 3 |
| 22 | J253108 | Плоская шайба | 2 |
| 23 | A762016 | Шплинт | 2 |
| 24 | 4325381 | Датчик угла | 1 |
| 25 | 4339304 | Рычаг | 1 |
| 26 | 4330561 | Рычаг | 1 |
| 28 | J770830 | Болт с внутренним шестигранником | 1 |
| 29 | J252108 | Пружинная шайба | 1 |
| 30 | M030616 | Установочный винт | 1 |
| 32 | J971240 | Болт | 1 |
| 35 | J770816 | Болт с внутренним шестигранником | 3 |
| 36 | J231212 | Гайка | 1 |
| 37 | J051065 | Болт с шайбой | 2 |
| 38 | 9742241 | Кронштейн | 1 |
| 39 | J051060 | Болт с шайбой | 2 |
| 41 | 8060906 | Крышка | 1 |
| 43 | 4257159 | Кронштейн | 4 |
| 44 | J971014 | Болт | 4 |
| 45 | J252210 | Пружинная шайба | 4 |
| 46 | J253110 | Плоская шайба | 4 |
| 49 | 8061989 | Крышка | 1 |
| 50 | J040822 замена: J050822 | Болт с шайбой | 2 |
| 50 | J050822 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX30UR-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
