Масляный радиатор трубопроводы (1) — HITACHI EX30UR-2

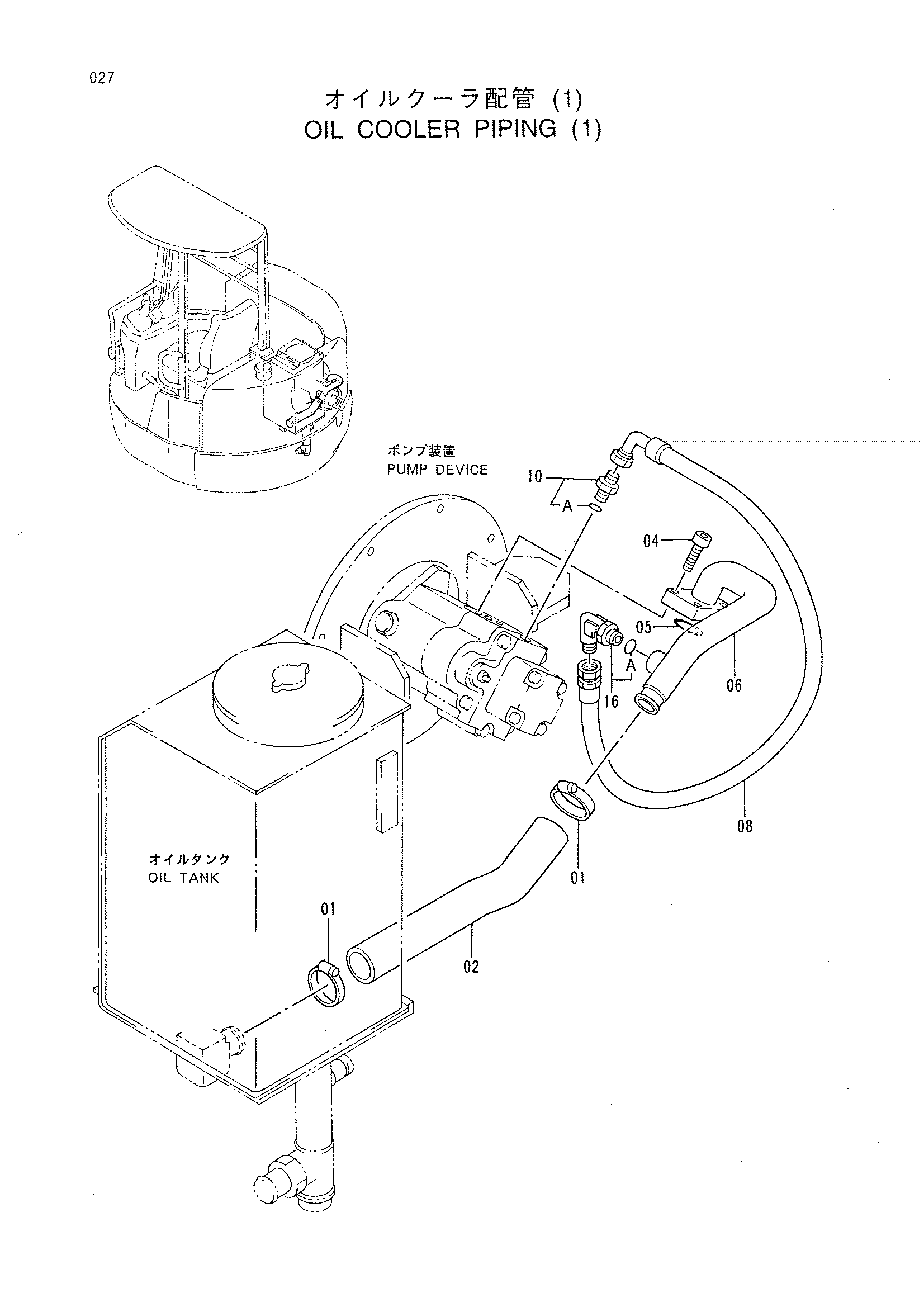

Заводская схема «Масляный радиатор трубопроводы (1)» для HITACHI EX30UR-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4011675 | Хомут шланга | 2 |
| 02 | 4120254 | Резиновый шланг | 1 |
| 04 | J771035 | Болт с внутренним шестигранником | 4 |
| 05 | A810040 | Уплотнительное кольцо | 1 |
| 06 | 8055125 | Всасывающая трубка | 1 |
| 08 | 4305341 | Шланг | 1 |
| 10 | 4210361 | Адаптер | 1 |
| 10A | 4506418 | Уплотнительное кольцо | 1 |
| 16 | 4154672 | Угловой штуцер | 1 |
| 16A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX30UR-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
