Электрооборудование (1) — HITACHI EX30UR-2

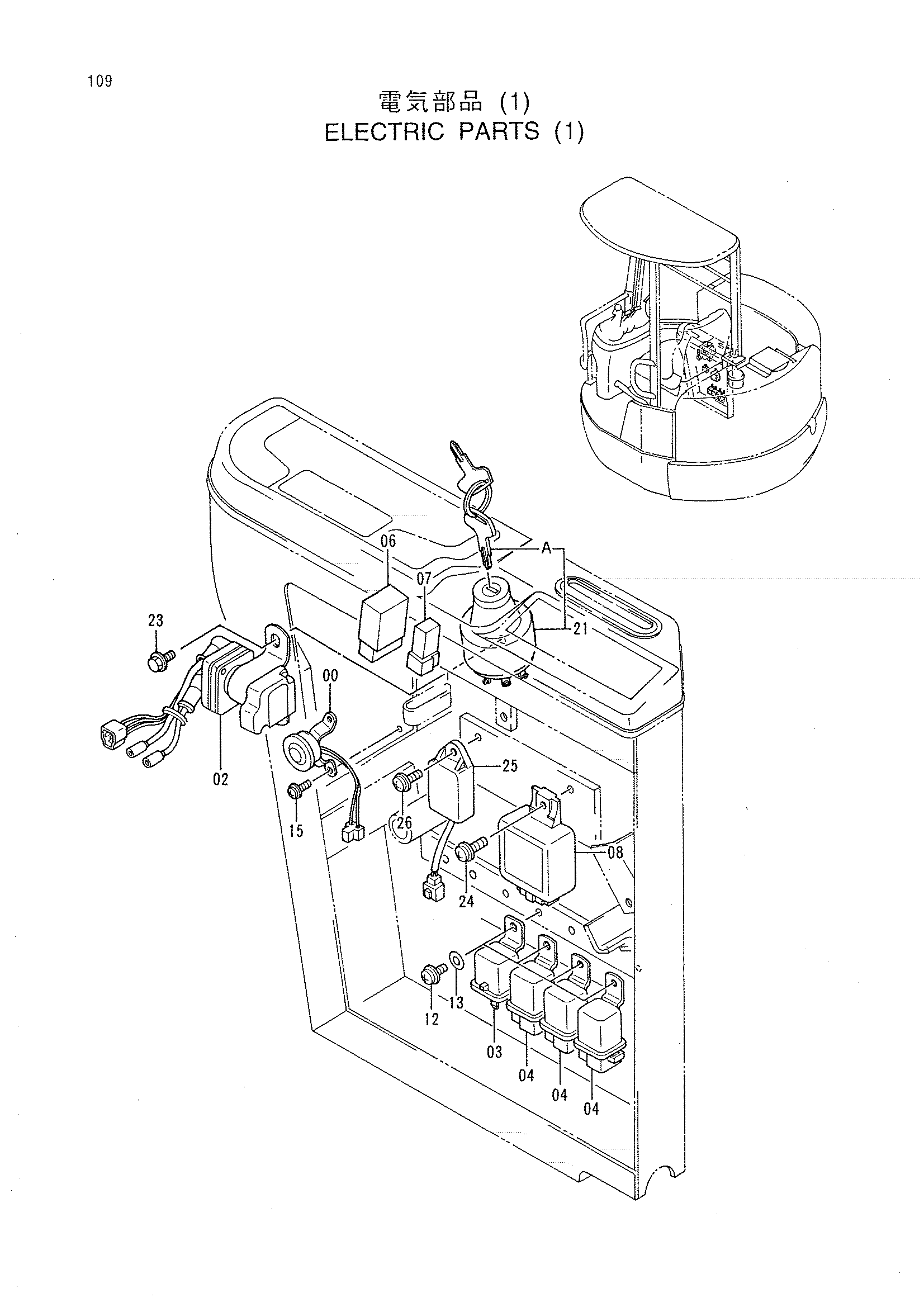

Заводская схема «Электрооборудование (1)» для HITACHI EX30UR-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4279591 | Зуммер | 1 |
| 02 | 4288453 | Реле защитный | 1 |
| 03 | 4288451 | Реле | 1 |
| 04 | 4288452 | Реле | 3 |
| 06 | 4281141 | Блок диоде | 1 |
| 07 | 4192489 | Диод | 1 |
| 08 | 4254377 | Блок таймер | 1 |
| 12 | J670610 | Винт с шайбой | 4 |
| 13 | J253106 | Плоская шайба | 4 |
| 15 | J680512 | Винт с шайбой | 2 |
| 23 | J080812 | Болт с шайбой | 2 |
| 24 | J680620 | Винт с шайбой | 1 |
| 25 | 4313336 | Таймер | 1 |
| 26 | J680616 | Винт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX30UR-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
