Гидромотор (3/3) — HITACHI EX30UR-2

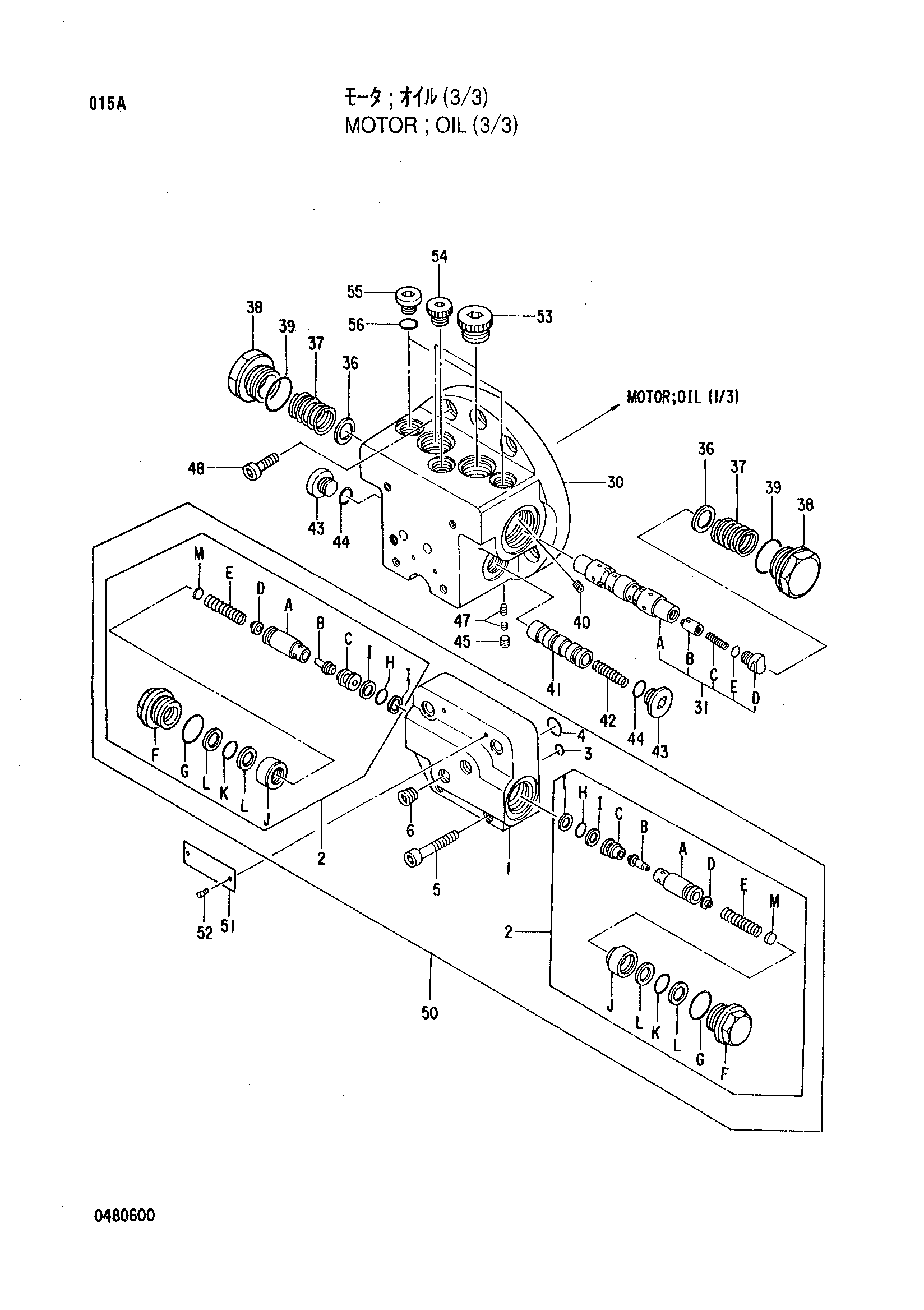

Заводская схема «Гидромотор (3/3)» для HITACHI EX30UR-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4309476 | Гидромотор | 1 | |
| 31B | 0398001 | Обратный клапан | 2 |
| 31C | 0398002 | Пружина | 2 |
| 31D | 0398003 | Пробка | 2 |
| 31E | 4506320 | Уплотнительное кольцо | 2 |
| 36 | 0398004 | Седло пружины | 2 |
| 37 | 0398005 | Пружина | 2 |
| 38 | 0398006 | Колпачок | 2 |
| 39 | 4506429 | Уплотнительное кольцо | 2 |
| 40 | 0436601 | Дроссель | 2 |
| 42 | 0436602 | Пружина | 1 |
| 43 | 0311336 | Пробка | 2 |
| 44 | 4509180 | Уплотнительное кольцо | 2 |
| 45 | 0352225 | Пробка | 3 |
| 47 | 0436603 | Дроссель | 4 |
| 48 | 0167922 | Болт с внутренним шестигранником | 6 |
| 50 | 0436604 | Блок клапан в сборе | 1 |
| 50-1 | 0436605 | Корпус клапан | 1 |
| 50-2 | 0436606 | Предохранительный клапан в сборе | 2 |
| 50-2G | 4506424 | Уплотнительное кольцо | 1 |
| 50-2H | 4506412 | Уплотнительное кольцо | 1 |
| 50-2I | 4027963 | Опорное кольцо | 2 |
| 50-2J | 0436607 | Поршень | 1 |
| 50-2K | 4506415 | Уплотнительное кольцо | 1 |
| 50-2L | 0398010 | Опорное кольцо | 2 |
| 50-2M | 0398011 | Регулировочная шайба | 1 |
| 50-2M | 0472501 | Регулировочная шайба | 1 |
| 50-3 | 4506407 | Уплотнительное кольцо | 3 |
| 50-4 | 4506416 | Уплотнительное кольцо | 2 |
| 50-5 | 0310310 | Болт с внутренним шестигранником | 4 |
| 50-6 | 94-2011 | Пробка | 2 |
| 55 | 0436608 | Пробка | 2 |
| 56 | 957366 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX30UR-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
