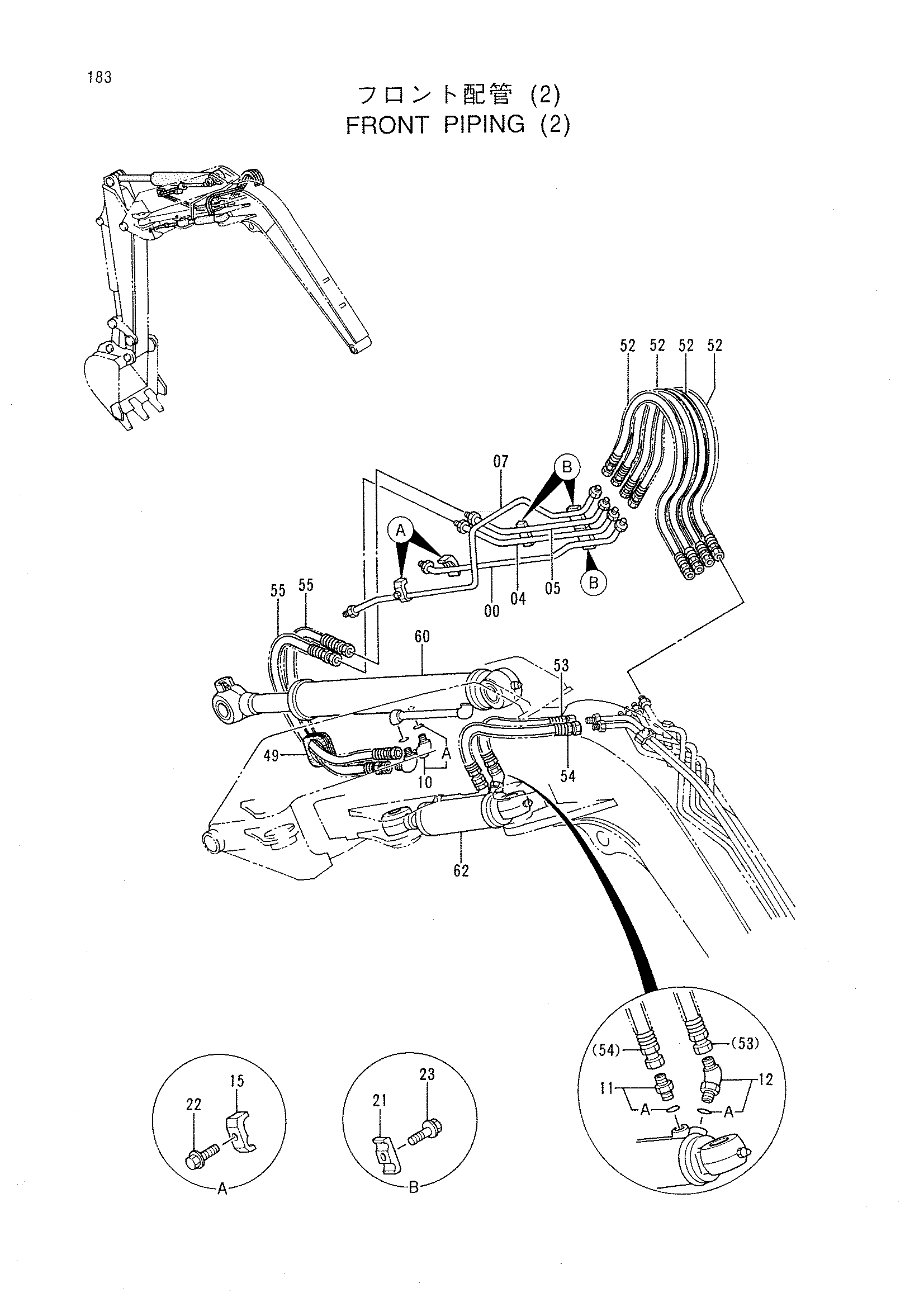

Гидролинии рабочего оборудования (2) — HITACHI EX30UR-2
Заводская схема «Гидролинии рабочего оборудования (2)» для HITACHI EX30UR-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8053240 | Трубка | 1 |
| 04 | 8053574 | Трубка | 1 |
| 05 | 8053810 | Трубка | 1 |
| 07 | 8061098 | Трубка | 1 |
| 10 | 4154671 | Угловой штуцер | 2 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 4200466 | Адаптер | 1 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 4190244 | Угловой штуцер | 1 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | 4331315 | Хомут трубки | 2 |
| 21 | 4331314 | Хомут трубки | 3 |
| 22 | J080835 | Болт с шайбой | 2 |
| 23 | J090840 | Болт с шайбой | 3 |
| 49 | 4257626 | Резиновая втулка | 1 |
| 52 | 4347848 | Шланг | 4 |
| 53 | 4347849 | Шланг | 1 |
| 54 | 4347850 | Шланг | 1 |
| 55 | 4347851 | Шланг | 2 |
| 60 | 4330382 | Гидроцилиндр рукояти | 1 |
| 60 | 4378257 | Гидроцилиндр рукояти | 1 |
| 62 | 4330383 | Гидроцилиндр. смещаемый | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX30UR-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
