Рама — HITACHI EX30UR

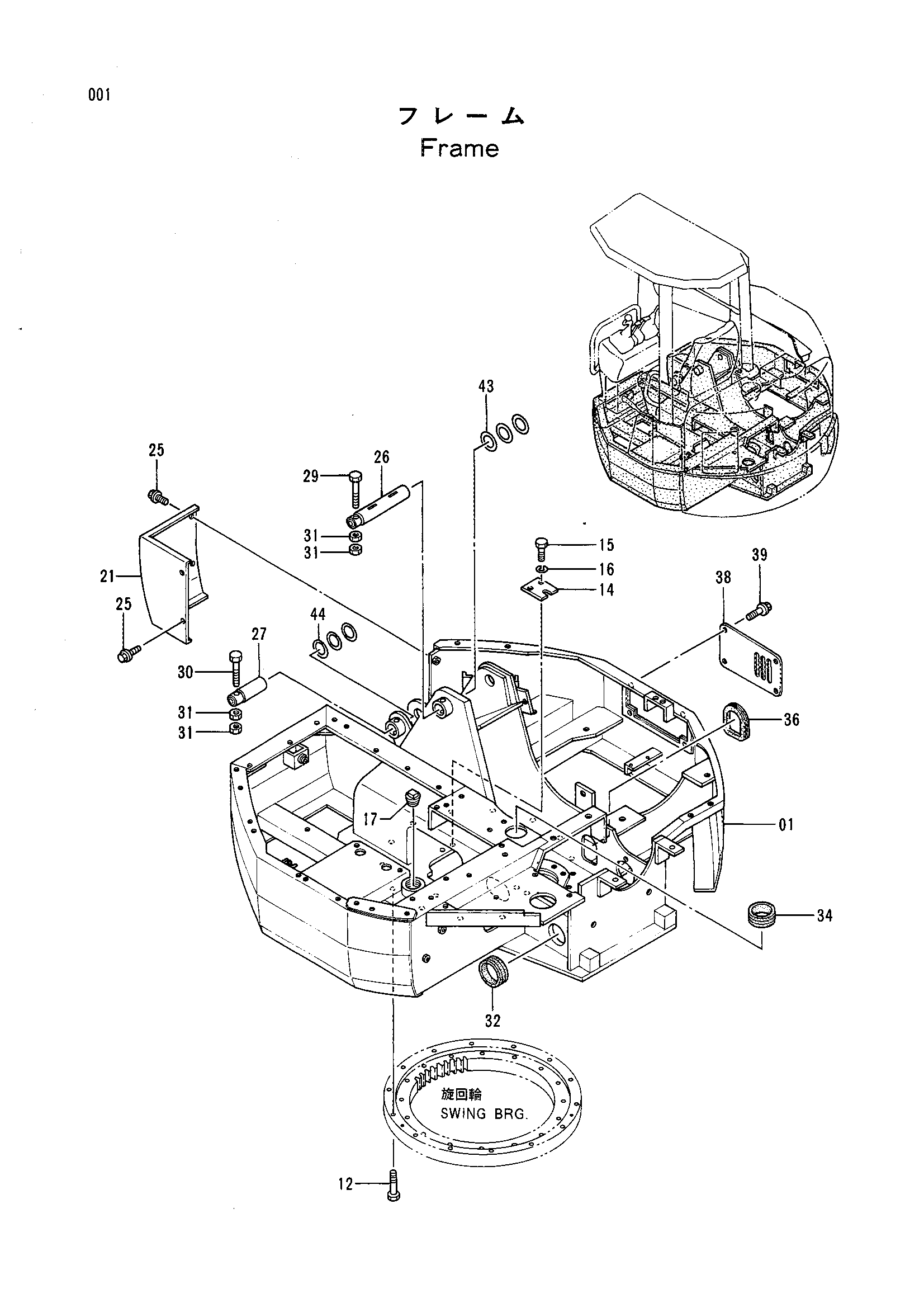

Заводская схема «Рама» для HITACHI EX30UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 5003768 | Рама основной | 1 |
| 12 | J931260 | Болт | 14 |
| 14 | 4276606 | Ограничитель | 1 |
| 15 | J901225 | Болт | 2 |
| 16 | A590912 | Пружинная шайба | 2 |
| 17 | J75214 | Пробка | 1 |
| 21 | 8055064 | Крышка | 1 |
| 25 | J020816 | Болт с шайбой | 4 |
| 26 | 3059645 | Палец | 1 |
| 27 | 4292313 | Палец | 1 |
| 29 | 4277602 | Болт | 1 |
| 30 | 4277471 | Болт | 1 |
| 31 | J950010 | Гайка | 4 |
| 32 | 4259340 | Резиновая втулка | 1 |
| 34 | 4293798 | Втулка | 1 |
| 36 | 4295177 | Резиновая втулка | 1 |
| 38 | 3062172 | Крышка | 1 |
| 39 | J020820 | Болт с шайбой | 4 |
| 43 | 4291272 | Регулировочная шайба | 3 |
| 44 | 4275477 | Регулировочная шайба | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX30UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
