Передний трубопроводы (1) — HITACHI EX30UR

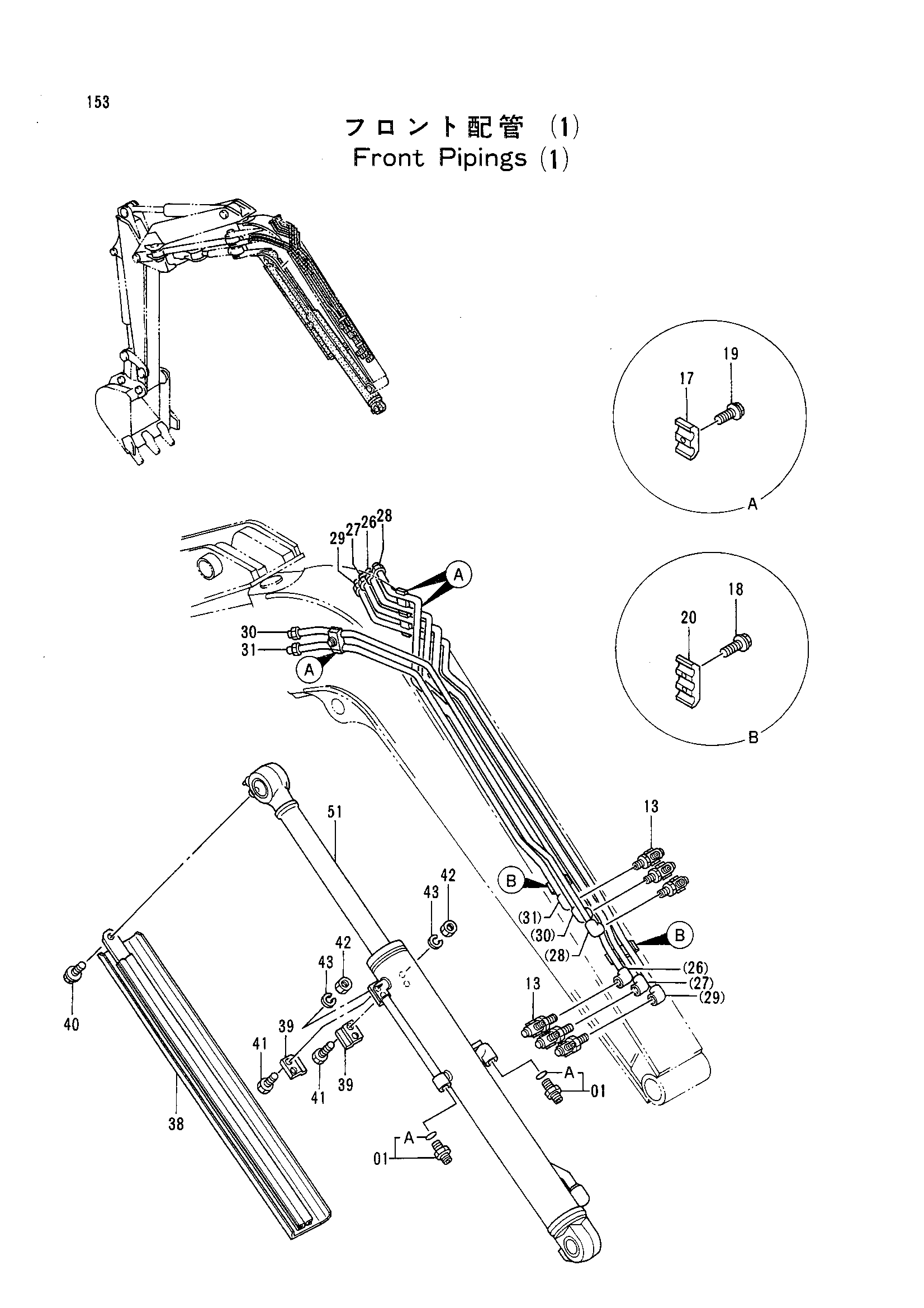

Заводская схема «Передний трубопроводы (1)» для HITACHI EX30UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4200466 | Адаптер | 2 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | 4293264 | Соединение свивел | 6 |
| 17 | 4275545 | Хомут трубки | 3 |
| 18 | J020835 | Болт с шайбой | 4 |
| 19 | J020840 | Болт с шайбой | 3 |
| 20 | 4312875 | Хомут трубки | 2 |
| 26 | 8053244 | Трубка | 1 |
| 27 | 8053245 | Трубка | 1 |
| 28 | 8053246 | Трубка | 1 |
| 29 | 8053247 | Трубка | 1 |
| 30 | 8053248 | Трубка | 1 |
| 31 | 8053249 | Трубка | 1 |
| 38 | 8053130 | Крышка | 1 |
| 39 | 4275521 | Пластина | 2 |
| 40 | J021020 | Болт с шайбой | 1 |
| 41 | J900820 | Болт | 4 |
| 42 | M500807 | Гайка | 4 |
| 43 | A590908 | Пружинная шайба | 4 |
| 51 | 4297031 | Гидроцилиндр стрелы | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX30UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
