Кабина (1) — HITACHI EX30UR

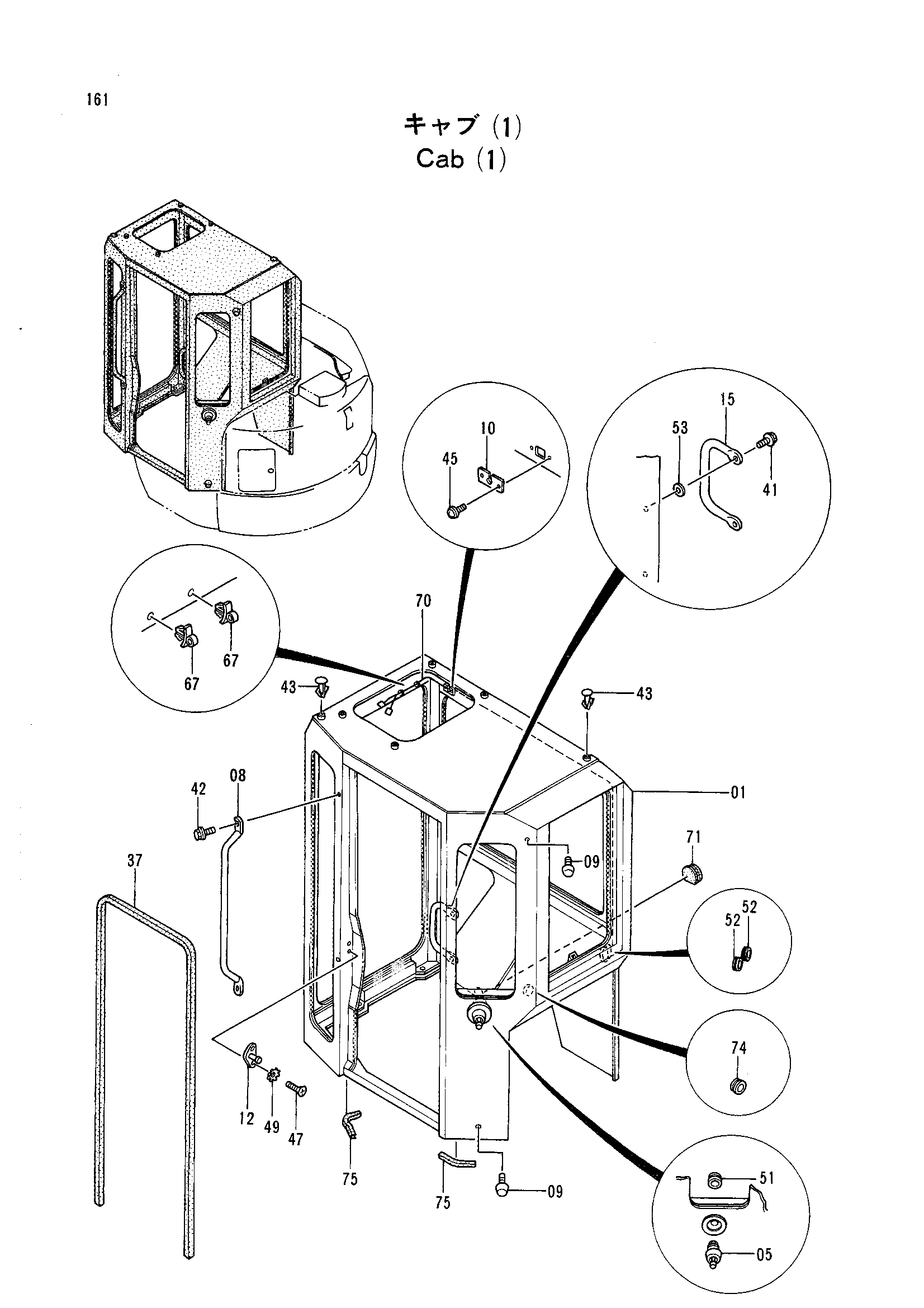

Заводская схема «Кабина (1)» для HITACHI EX30UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4324658 | Кабина | 1 |
| 05 | 4243864 | Защёлка | 1 |
| 08 | 4324663 | Рукоятка | 1 |
| 09 | 4324664 | Ограничитель | 2 |
| 10 | 4204599 | Кронштейн | 1 |
| 12 | 4128473 | Ответная планка | 1 |
| 15 | 4324666 | Рукоятка | 1 |
| 37 | 4324684 | Трим | 1 |
| 41 | 4324686 | Болт с шайбой | 2 |
| 42 | 4324686 | Болт с шайбой | 2 |
| 43 | 4261890 | Зажим | 2 |
| 45 | 4328669 | Винт с шайбой | 2 |
| 47 | 4324732 | Винт | 2 |
| 49 | 4324688 | Шайба | 2 |
| 51 | 4243801 | Резиновая втулка | 1 |
| 52 | 4204608 | Резиновая втулка | 2 |
| 53 | A590112 | Плоская шайба | 2 |
| 67 | 4324692 | Держатель | 2 |
| 70 | 4324693 | Жгут проводов | 1 |
| 71 | 4324694 | Резиновая втулка | 1 |
| 74 | 4324697 | Резиновая втулка | 1 |
| 75 | 4324698 | Трим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX30UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
