Провод жгут проводов — HITACHI EX30UR

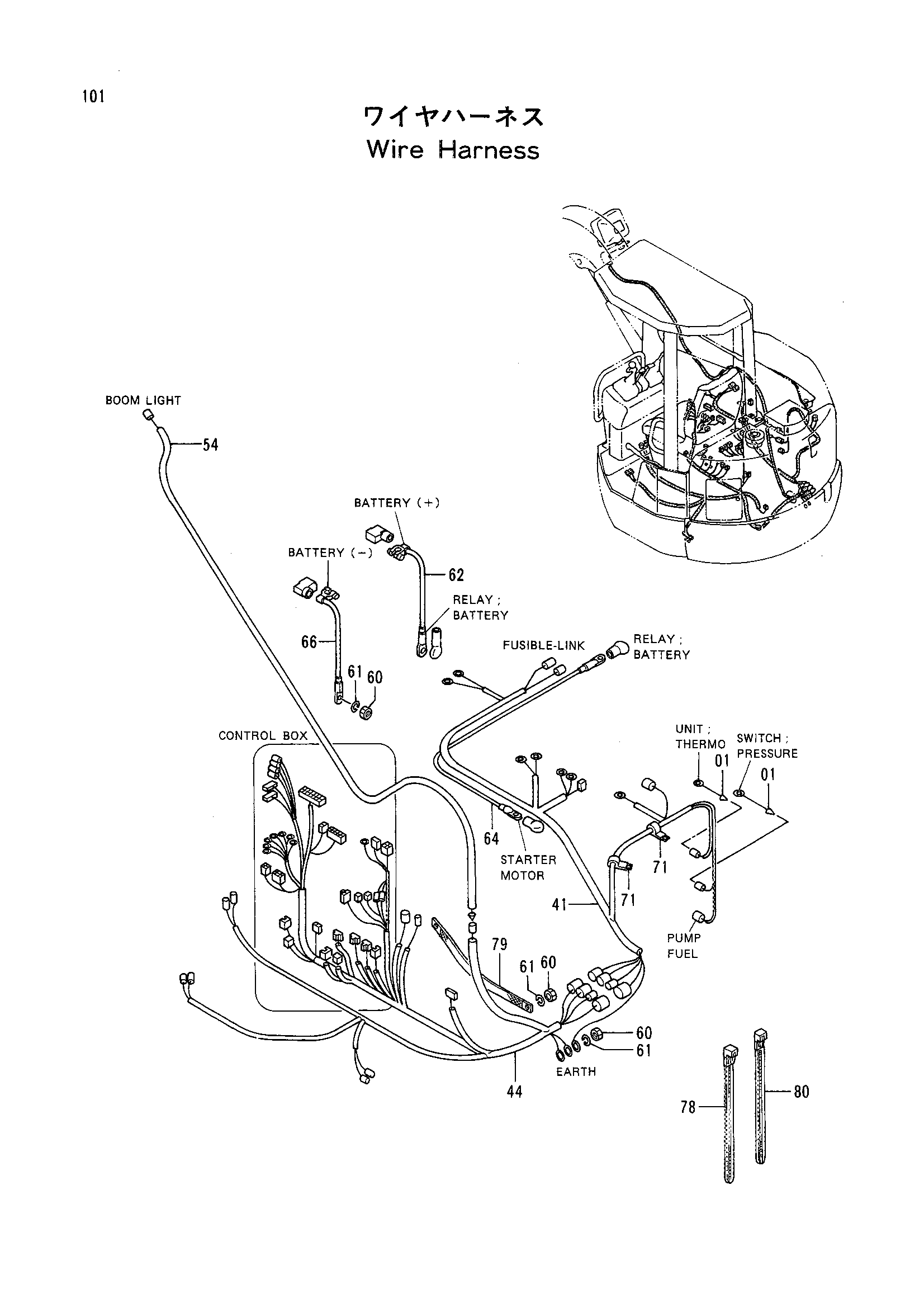

Заводская схема «Провод жгут проводов» для HITACHI EX30UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4309810 | Жгут проводов | 2 |
| 41 | 2034454 | Жгут проводов | 1 |
| 44 | 1018473 | Жгут проводов | 1 |
| 54 | 4305991 | Жгут проводов провод(стрела освещение) | 1 |
| 60 | J950010 | Гайка | 3 |
| 61 | A590910 | Пружинная шайба | 3 |
| 62 | 4304133 | Трос(аккумулятор(+) - реле) | 1 |
| 64 | 4295034 | Трос(реле - стартер) | 1 |
| 66 | 4304132 | Трос(аккумулятор(-) - масса) | 1 |
| 71 | 4291657 | Хомут | 2 |
| 78 | 4055312 | Ленточный зажим | 10 |
| 79 | 4225072 | Трос (двигатель масса) | 1 |
| 80 | 4291656 | Ленточный зажим | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX30UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
