Пилотный трубопроводы (1-2) — HITACHI EX30UR

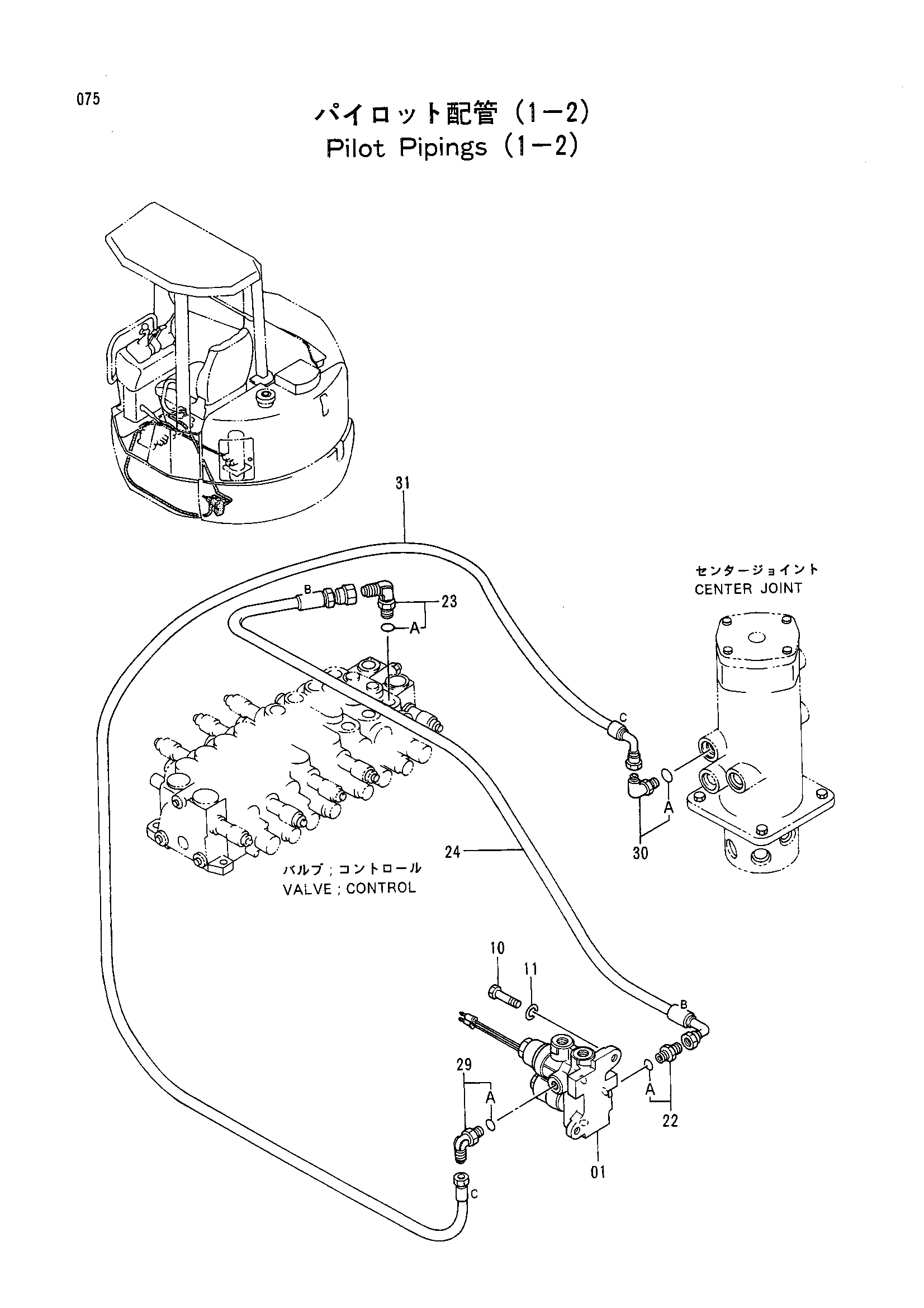

Заводская схема «Пилотный трубопроводы (1-2)» для HITACHI EX30UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4272376 | Электромагнитный клапан | 1 |
| 10 | J901035 | Болт | 2 |
| 11 | A590910 | Пружинная шайба | 2 |
| 22 | 4200465 | Адаптер | 1 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 23 | 4154670 | Угловой штуцер | 1 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 24 | 4305359 | Шланг (B) | 1 |
| 29 | 4154670 | Угловой штуцер | 1 |
| 29A | 957366 | Уплотнительное кольцо | 1 |
| 30 | 4277653 | Угловой штуцер | 1 |
| 30A | R26448R | Уплотнительное кольцо | 1 |
| 31 | 4305358 | Шланг (C) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX30UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
