Навес — HITACHI EX30UR

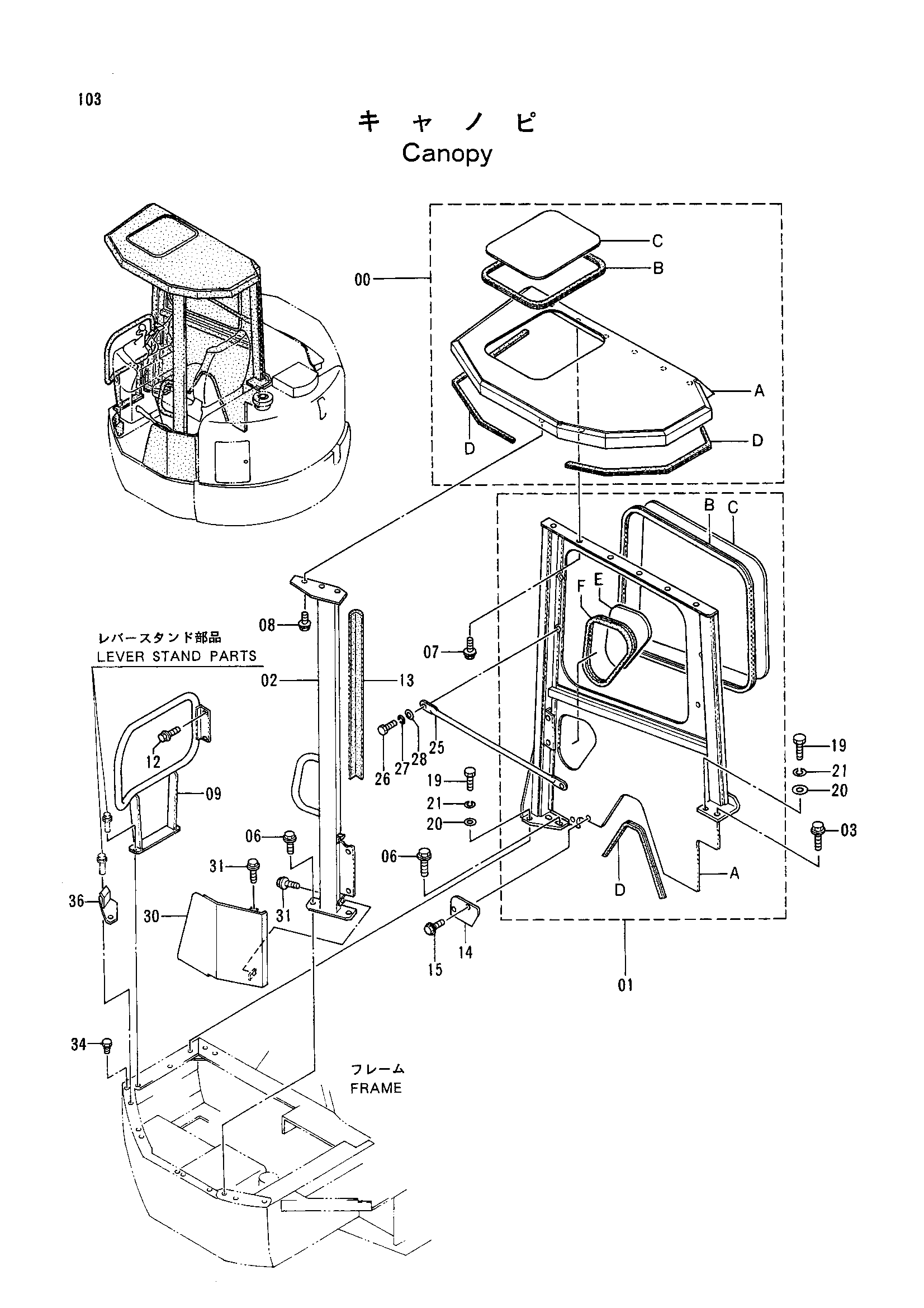

Заводская схема «Навес» для HITACHI EX30UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9116541 | Рооф в сборе | 1 |
| 00A | 6012947 | Рама рооф | 1 |
| 00B | 3062075 | Уплотнитель | 1 |
| 00C | 4302478 | Пластина | 1 |
| 00D | 4304924 | Амортизатор | 1 |
| 01 | 9116542 | Защита в сборе | 1 |
| 01A | 6012945 | Рама защита | 1 |
| 01B | 3060063 | Уплотнитель | 1 |
| 01C | 4303659 | Пластина | 1 |
| 01D | 4304923 | Амортизатор | 1 |
| 01E | 4313911 | Пластина | 1 |
| 01F | 4314447 | Уплотнитель | 1 |
| 02 | 8054753 | Поле | 1 |
| 03 | J021235 | Болт с шайбой | 1 |
| 06 | J021235 | Болт с шайбой | 4 |
| 07 | J020816 | Болт с шайбой | 6 |
| 08 | J021025 | Болт с шайбой | 3 |
| 09 | 7026264 | Стойка | 1 |
| 12 | J021025 | Болт с шайбой | 2 |
| 13 | 3065221 | Амортизатор | 1 |
| 14 | 4303214 | Крышка | 1 |
| 15 | J020614 | Болт с шайбой | 2 |
| 19 | J901640 | Болт | 2 |
| 20 | 4114405 | Шайба | 2 |
| 21 | A590916 | Пружинная шайба | 2 |
| 25 | 3063297 | Защитный кожух | 2 |
| 26 | J900820 | Болт | 4 |
| 27 | A590908 | Пружинная шайба | 4 |
| 28 | A590108 | Плоская шайба | 4 |
| 30 | 7026302 | Крышка | 1 |
| 31 | J020820 | Болт с шайбой | 2 |
| 34 | 4296301 | Пробка | 1 |
| 36 | 8056061 | Подставка для ног | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX30UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
