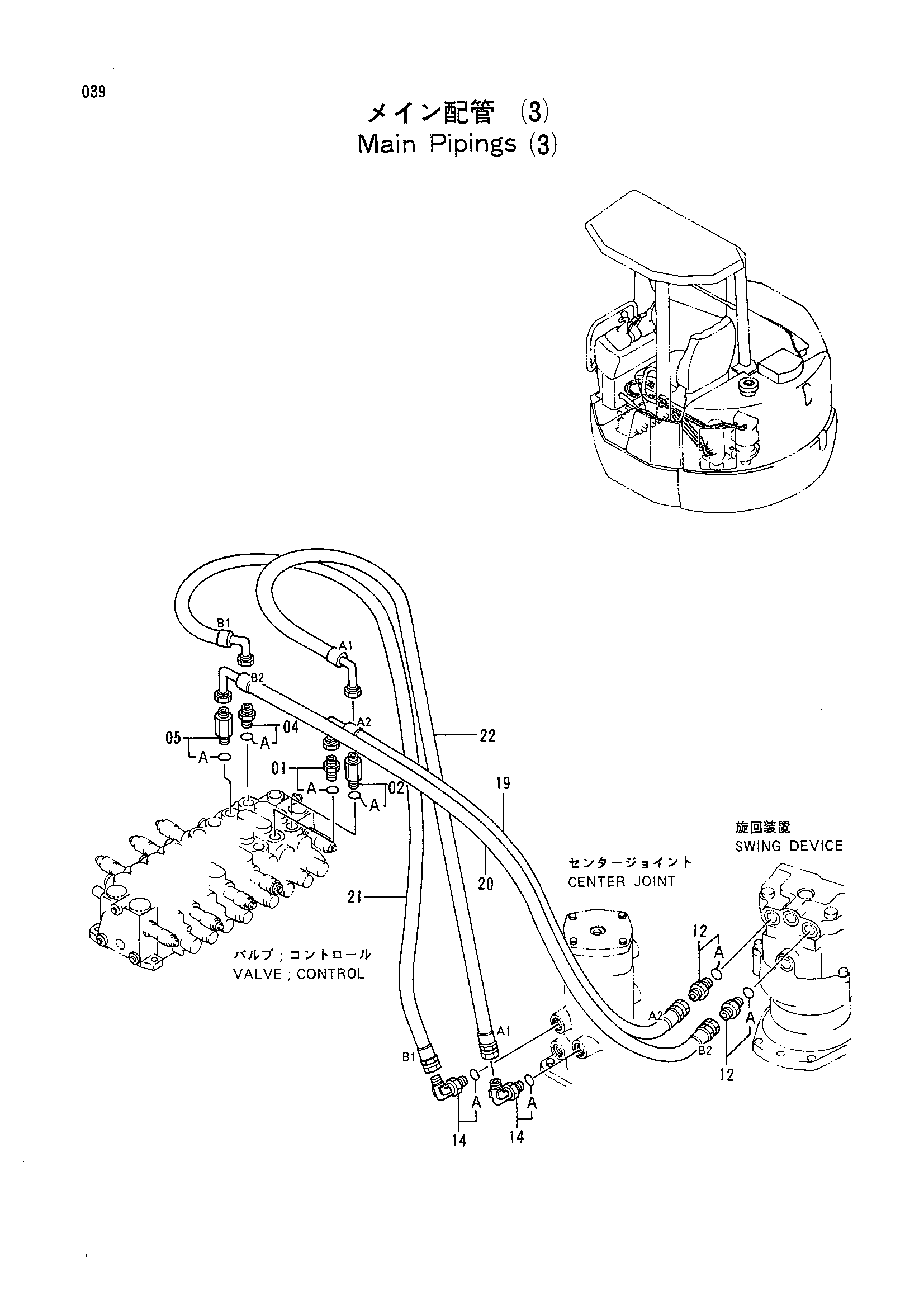

Основной трубопроводы (3) — HITACHI EX30UR
Заводская схема «Основной трубопроводы (3)» для HITACHI EX30UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4200466 | Адаптер | 1 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 02 | 4276965 | Адаптер | 1 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | 4200466 | Адаптер | 1 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | 4276965 | Адаптер | 1 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 4200466 | Адаптер | 2 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 4277654 | Угловой штуцер | 2 |
| 14A | R26448R | Уплотнительное кольцо | 1 |
| 19 | 4290333 | Шланг (A2) | 1 |
| 20 | 4305342 | Шланг (B2) | 1 |
| 21 | 4305344 | Шланг (B1) | 1 |
| 22 | 4305343 | Шланг (A1) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX30UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
