Гидрораспределитель (3/4) — HITACHI EX30UR

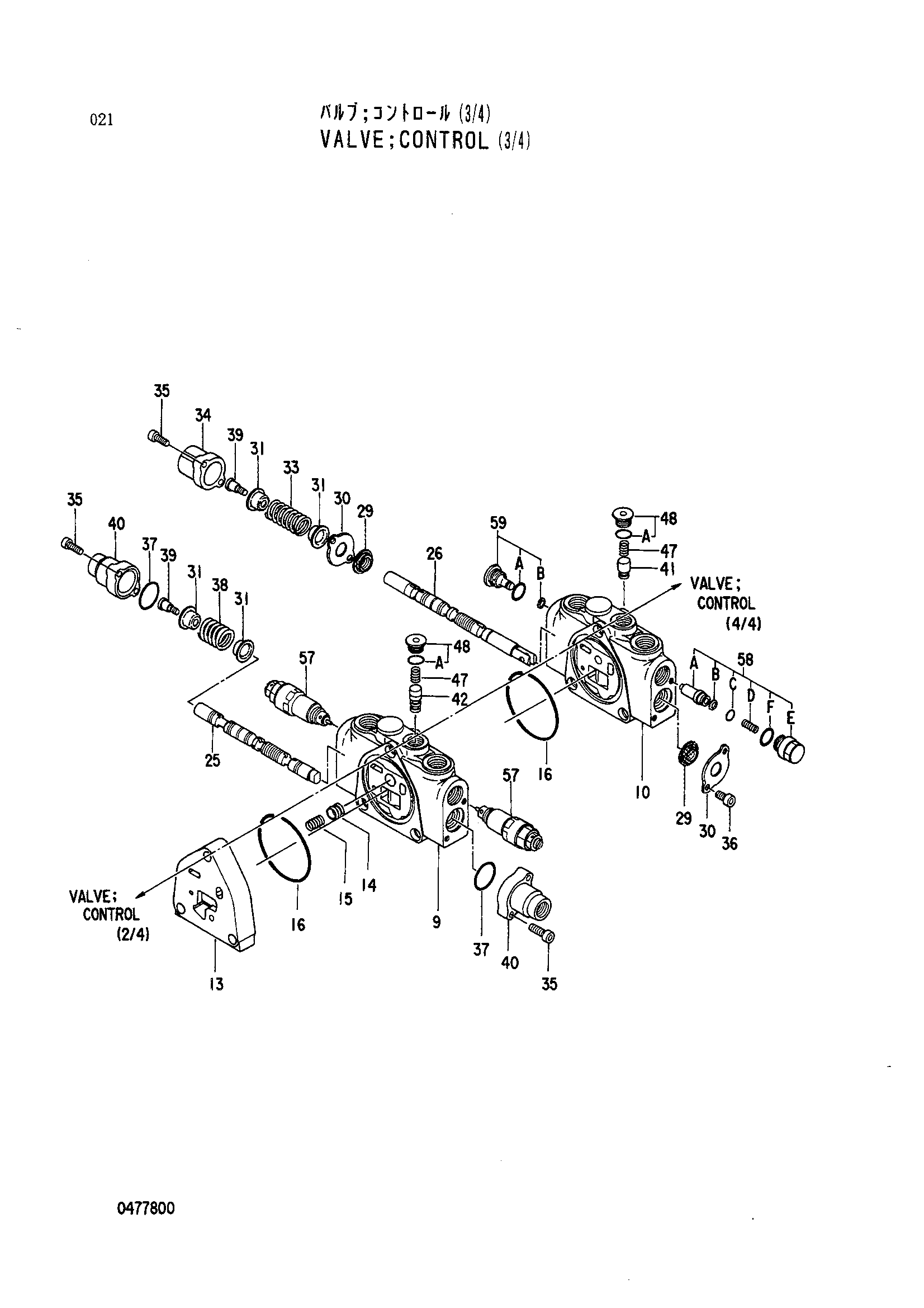

Заводская схема «Гидрораспределитель (3/4)» для HITACHI EX30UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4287557 | Гидрораспределитель (3/4) | 1 | |
| 14 | 0433001 | Обратный клапан | 1 |
| 15 | 0433002 | Пружина | 1 |
| 16 | 0408205 | Уплотнительное кольцо | 2 |
| 25 | 0477801 | Золотник | 1 |
| 26 | 0477802 | Золотник | 1 |
| 29 | 0432906 | Масляное уплотнение | 2 |
| 30 | 0432907 | Пластина | 2 |
| 31 | 0432908 | Седло пружины | 4 |
| 33 | 0432909 | Пружина | 1 |
| 34 | 0432910 | Колпачок | 1 |
| 35 | 0432911 | Болт с внутренним шестигранником | 6 |
| 36 | 0209423 | Болт с внутренним шестигранником | 2 |
| 37 | 0432912 | Уплотнительное кольцо | 2 |
| 38 | 0432913 | Пружина | 1 |
| 39 | 0432914 | Болт | 2 |
| 40 | 0432915 | Колпачок | 2 |
| 41 | 0432916 | Обратный клапан | 1 |
| 42 | 0433103 | Обратный клапан | 1 |
| 47 | 0432917 | Пружина | 2 |
| 48 | 0432918 | Пробка | 2 |
| 48A | 957366 | Уплотнительное кольцо | 1 |
| 57 | 0477704 | Клапан | 2 |
| 58 | 0433104 | Клапан в сборе | 1 |
| 58A | 0433105 | Клапан | 1 |
| 58B | 0433106 | Опорное кольцо | 1 |
| 58C | 4113154 | Уплотнительное кольцо | 1 |
| 58D | 0433107 | Пружина | 1 |
| 58E | 0433108 | Пробка | 1 |
| 58F | 4509180 | Уплотнительное кольцо | 1 |
| 59 | 0433013 | Пробка | 1 |
| 59A | 4509180 | Уплотнительное кольцо | 1 |
| 59B | 4506404 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX30UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
