Пилотный трубопроводы (2-2) — HITACHI EX30UR

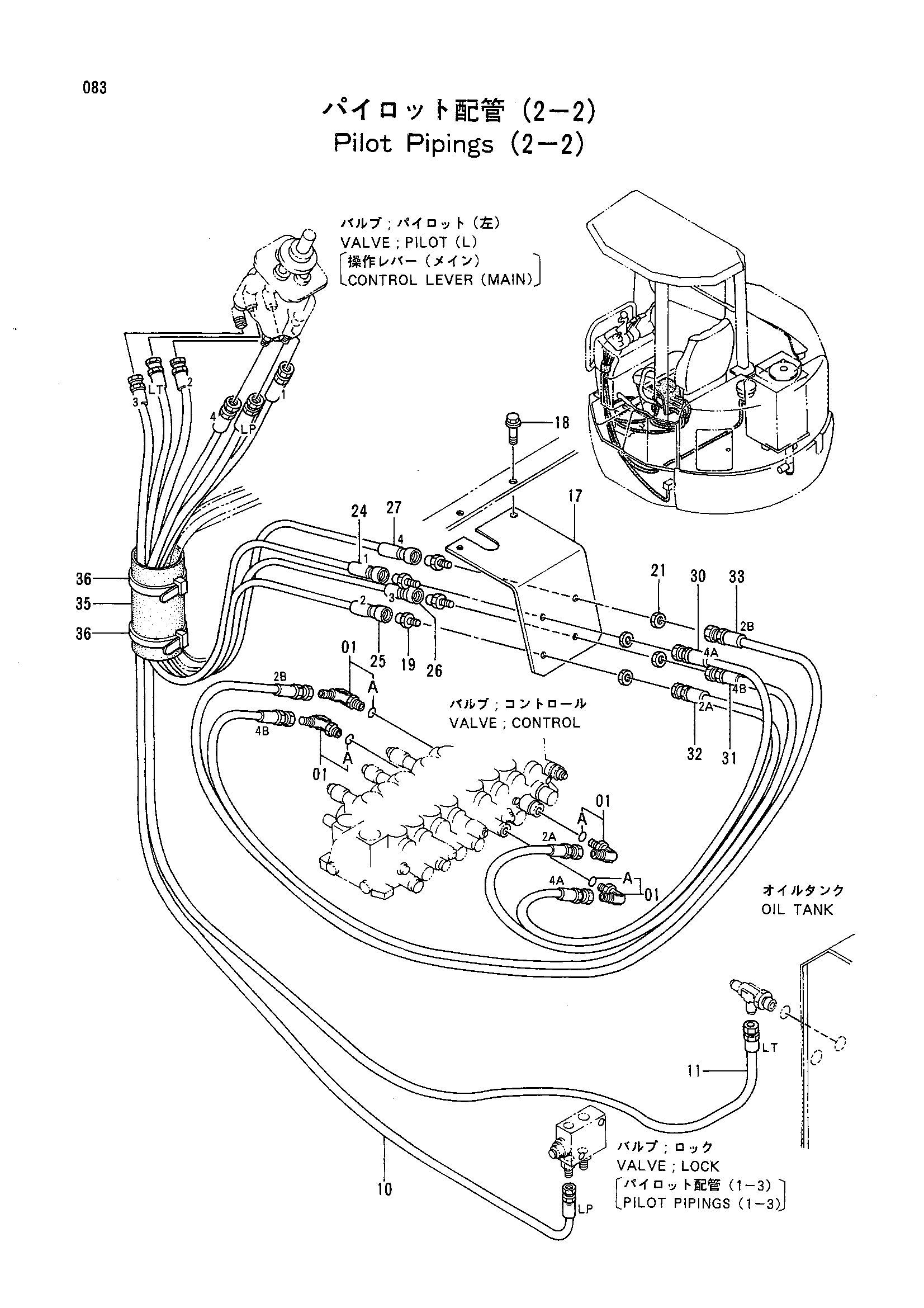

Заводская схема «Пилотный трубопроводы (2-2)» для HITACHI EX30UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4154670 | Угловой штуцер | 4 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 4290343 | Шланг (LP) | 1 |
| 11 | 4305369 | Шланг (LT) | 1 |
| 17 | 8055497 | Кронштейн | 1 |
| 18 | J011025 | Болт с шайбой | 2 |
| 19 | 4299862 | Адаптер | 4 |
| 21 | 4209198 | Гайка | 4 |
| 24 | 4308785 | Шланг (1) | 1 |
| 25 | 4308786 | Шланг (2) | 1 |
| 26 | 4308787 | Шланг (3) | 1 |
| 27 | 4308788 | Шланг (4) | 1 |
| 30 | 4309096 | Шланг (4A) | 1 |
| 31 | 4309098 | Шланг (4B) | 1 |
| 32 | 4309097 | Шланг (2A) | 1 |
| 33 | 4309099 | Шланг (2B) | 1 |
| 35 | 4313059 | Сиденье резиновый | 1 |
| 36 | 4121859 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX30UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
