Ход трубопроводы — HITACHI EX30UR

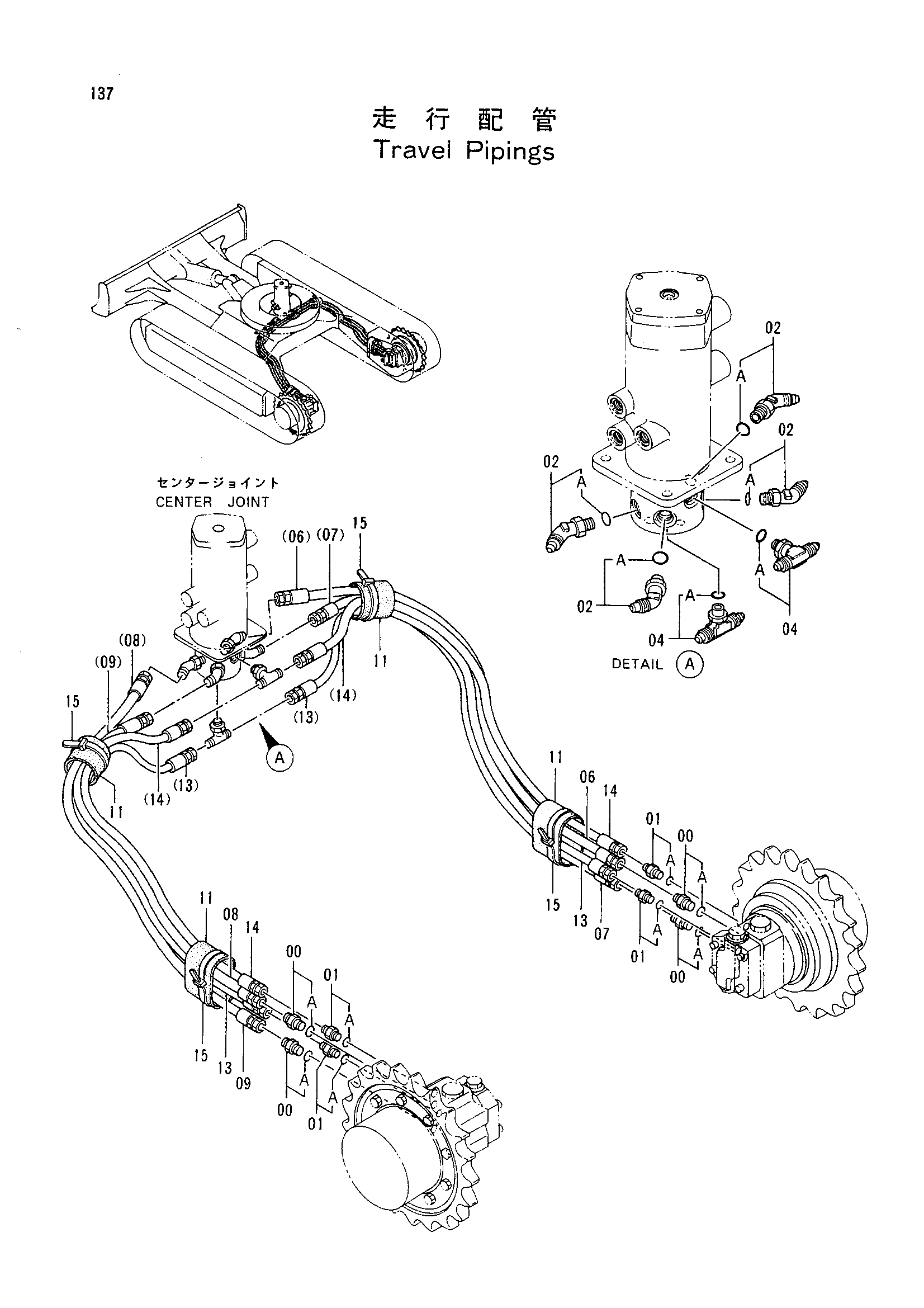

Заводская схема «Ход трубопроводы» для HITACHI EX30UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4200469 | Адаптер | 4 |
| 00A | 4506418 | Уплотнительное кольцо | 1 |
| 01 | 4200465 | Адаптер | 4 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 02 | 4279249 | Угловой штуцер | 4 |
| 02A | U10778U | Уплотнительное кольцо | 1 |
| 04 | 4278874 | Тройник | 2 |
| 04A | R26448R | Уплотнительное кольцо | 1 |
| 06 | 4292788 | Шланг (A) | 1 |
| 07 | 4292835 | Шланг (B) | 1 |
| 08 | 4292836 | Шланг (C) | 1 |
| 09 | 4292837 | Шланг (D) | 1 |
| 11 | 4279255 | Крышка | 4 |
| 13 | 4292838 | Шланг (DR) | 2 |
| 14 | 4292839 | Шланг (PS) | 2 |
| 15 | 4121859 | Ленточный зажим | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX30UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
