Основной трубопроводы (1) — HITACHI EX30UR

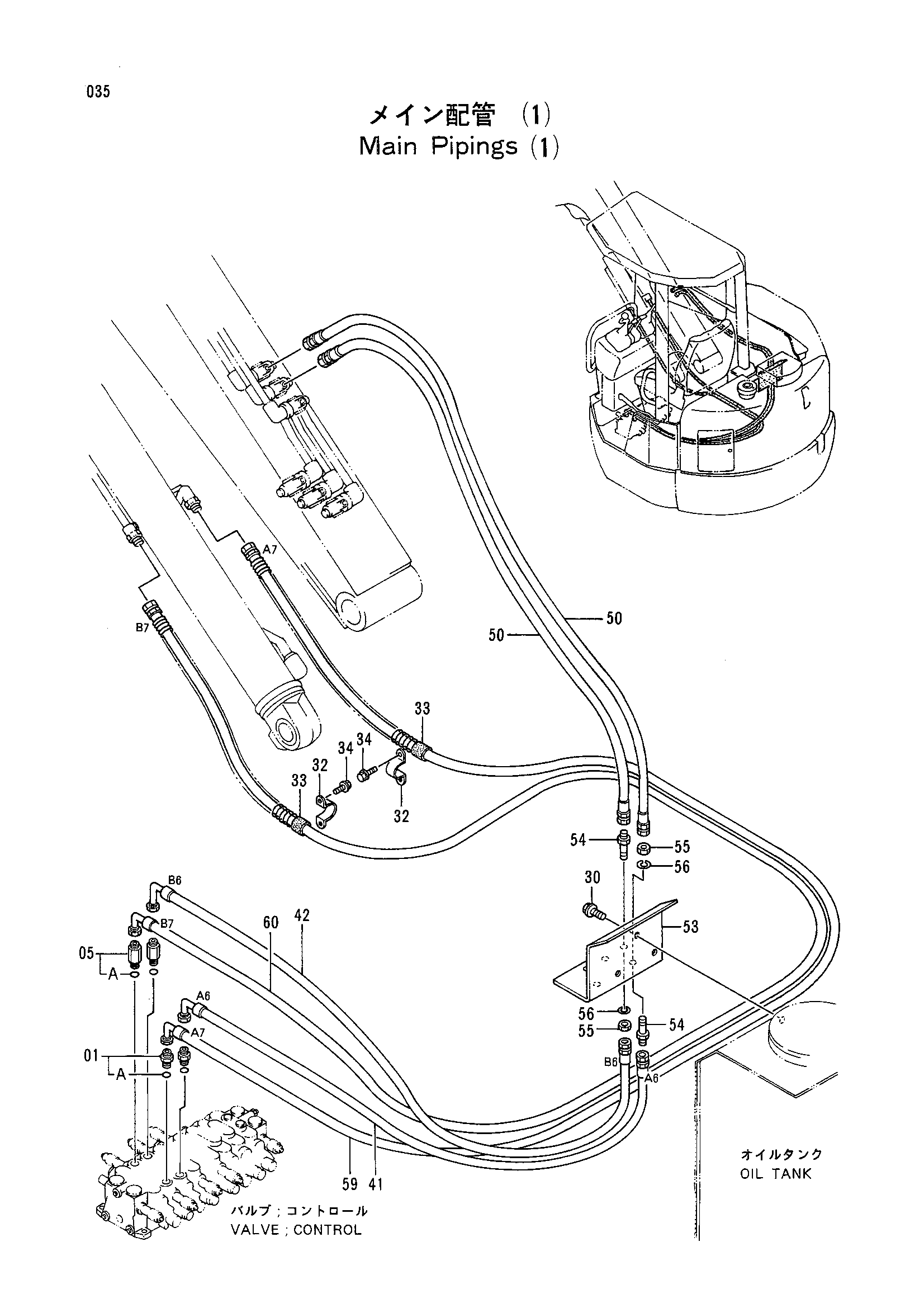

Заводская схема «Основной трубопроводы (1)» для HITACHI EX30UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4200466 | Адаптер | 2 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | 4276965 | Адаптер | 2 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 30 | J011020 | Болт с шайбой | 3 |
| 32 | 4288710 | Хомут | 2 |
| 33 | 4288709 | Резиновая втулка | 2 |
| 34 | J020816 | Болт с шайбой | 4 |
| 41 | 4305350 | Шланг (A6) | 1 |
| 42 | 4305351 | Шланг (B6) | 1 |
| 50 | 4309104 | Шланг | 2 |
| 53 | 3064685 | Кронштейн | 1 |
| 54 | 4202532 | Адаптер | 2 |
| 55 | 4202531 | Гайка | 2 |
| 56 | A590916 | Пружинная шайба | 2 |
| 59 | 4314529 | Шланг (A7) | 1 |
| 60 | 4314530 | Шланг (B7) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX30UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
