Масляный радиатор трубопроводы (3) — HITACHI EX30UR

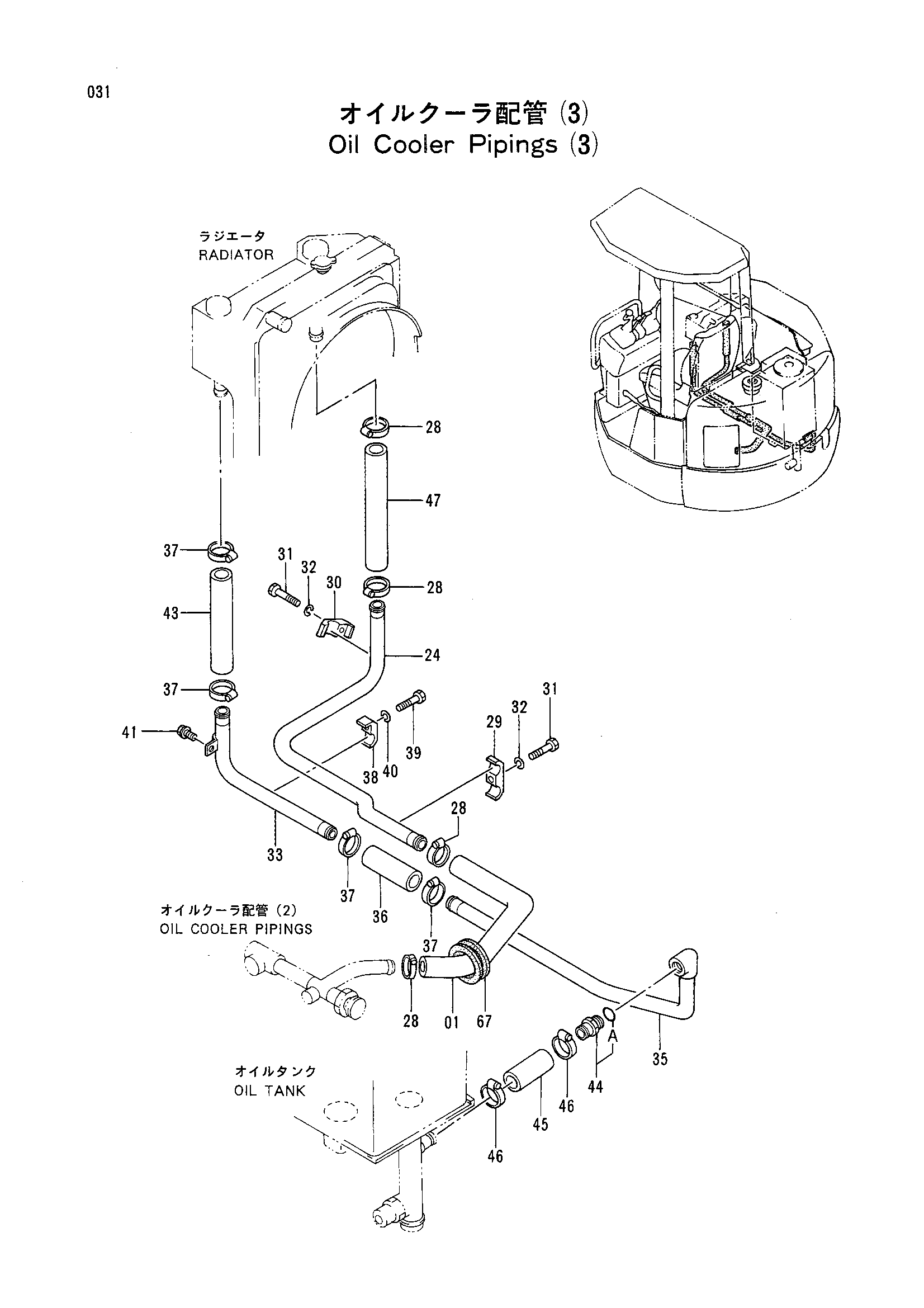

Заводская схема «Масляный радиатор трубопроводы (3)» для HITACHI EX30UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3062291 | Резиновый шланг | 1 |
| 24 | 2034370 | Обратная трубка | 1 |
| 28 | 4505243 | Хомут шланга | 4 |
| 29 | 4189859 | Хомут трубки | 1 |
| 30 | 4053595 | Хомут трубки | 1 |
| 31 | J901255 | Болт | 2 |
| 32 | A590912 | Пружинная шайба | 2 |
| 33 | 7026405 | Обратная трубка | 1 |
| 35 | 7025427 | Обратная трубка | 1 |
| 36 | 4120247 | Резиновый шланг | 1 |
| 37 | 4505243 | Хомут шланга | 4 |
| 38 | 4053595 | Хомут трубки | 1 |
| 39 | J901255 | Болт | 1 |
| 40 | A590912 | Пружинная шайба | 1 |
| 41 | J010820 | Болт с шайбой | 1 |
| 43 | 4305049 | Резиновый шланг | 1 |
| 44 | 4276935 | Адаптер | 1 |
| 44A | 4506424 | Уплотнительное кольцо | 1 |
| 45 | 4120247 | Резиновый шланг | 1 |
| 46 | 4505243 | Хомут шланга | 2 |
| 47 | 4305050 | Резиновый шланг | 1 |
| 67 | 4255530 | Резиновая втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX30UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
