Гидробак — HITACHI EX30UR

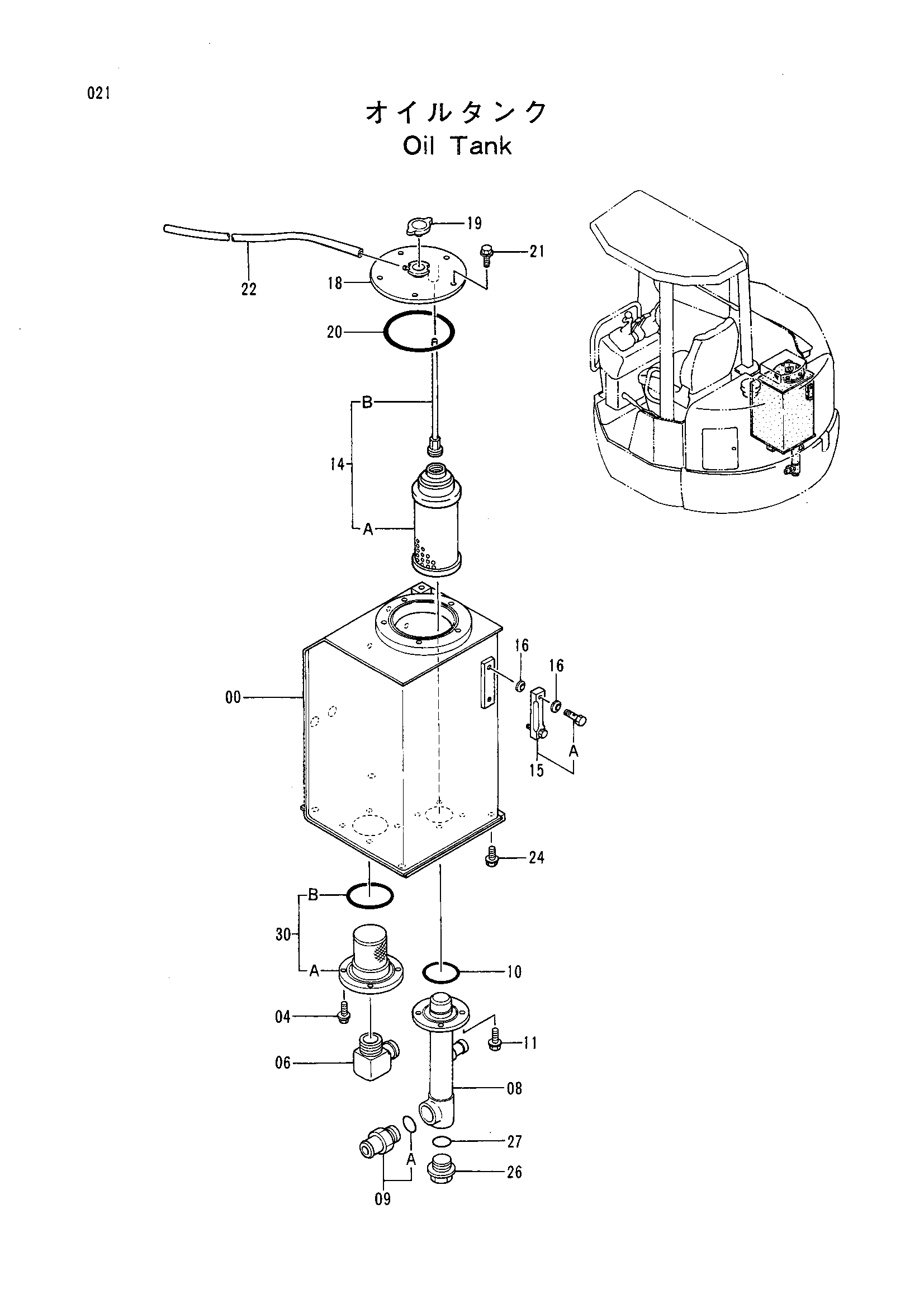

Заводская схема «Гидробак» для HITACHI EX30UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6012463 | Гидробак | 1 |
| 04 | J011025 | Болт с шайбой | 4 |
| 06 | 4276860 | Угловой штуцер | 1 |
| 08 | 7025423 | Обратная трубка | 1 |
| 09 | 4276936 | Адаптер | 1 |
| 09A | 4506429 | Уплотнительное кольцо | 1 |
| 10 | A810065 | Уплотнительное кольцо | 1 |
| 11 | J011020 | Болт с шайбой | 4 |
| 14 | 4287494 | Фильтр обратный | 1 |
| 14A | 4294132 | Фильтрующий элемент | 1 |
| 14B | 4305883 | Шток | 1 |
| 15 | 8050296 | Указатель уровня | 1 |
| 15A | 4100967 | Болт | 2 |
| 16 | 449558 | Уплотнительная шайба | 4 |
| 18 | 8051329 | Крышка | 1 |
| 19 | 4272375 | Колпачок | 1 |
| 20 | A810135 | Уплотнительное кольцо | 1 |
| 21 | J011020 | Болт с шайбой | 5 |
| 22 | 4279562 | Виниловый шланг | 1 |
| 24 | J021230 | Болт с шайбой | 4 |
| 26 | 4313057 | Пробка | 1 |
| 27 | 4506429 | Уплотнительное кольцо | 1 |
| 30 | 4294131 | Всасывающий фильтр | 1 |
| 30A | 4272369 | Всасывающий фильтр | 1 |
| 30B | A810085 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX30UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
