Пилотный трубопроводы (1-1) — HITACHI EX30UR

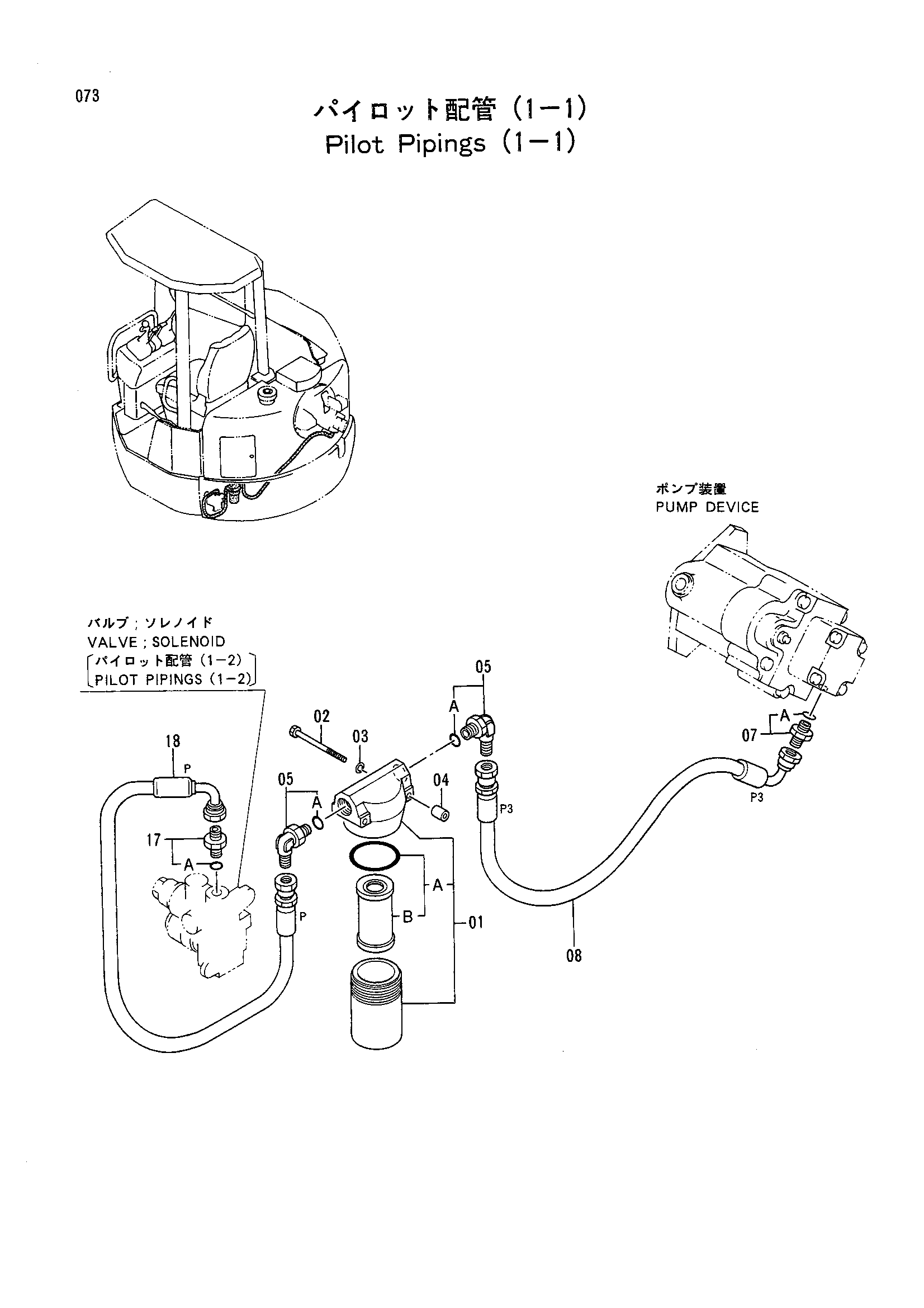

Заводская схема «Пилотный трубопроводы (1-1)» для HITACHI EX30UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4271465 | Масляный фильтр | 1 |
| 01A | 4294135 | Элемент (с уплотнительное кольцо) | 1 |
| 01B | 4294134 | Элемент | 1 |
| 02 | J900680 | Болт | 2 |
| 03 | A590906 | Пружинная шайба | 2 |
| 04 | 4277425 | Проставка | 2 |
| 05 | 4200471 | Угловой штуцер | 2 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 07 | 4200466 | Адаптер | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 4305340 | Шланг (P3) | 1 |
| 17 | 4200466 | Адаптер | 1 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 18 | 4305361 | Шланг (P) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX30UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
