Масляный радиатор трубопроводы (2) — HITACHI EX30UR

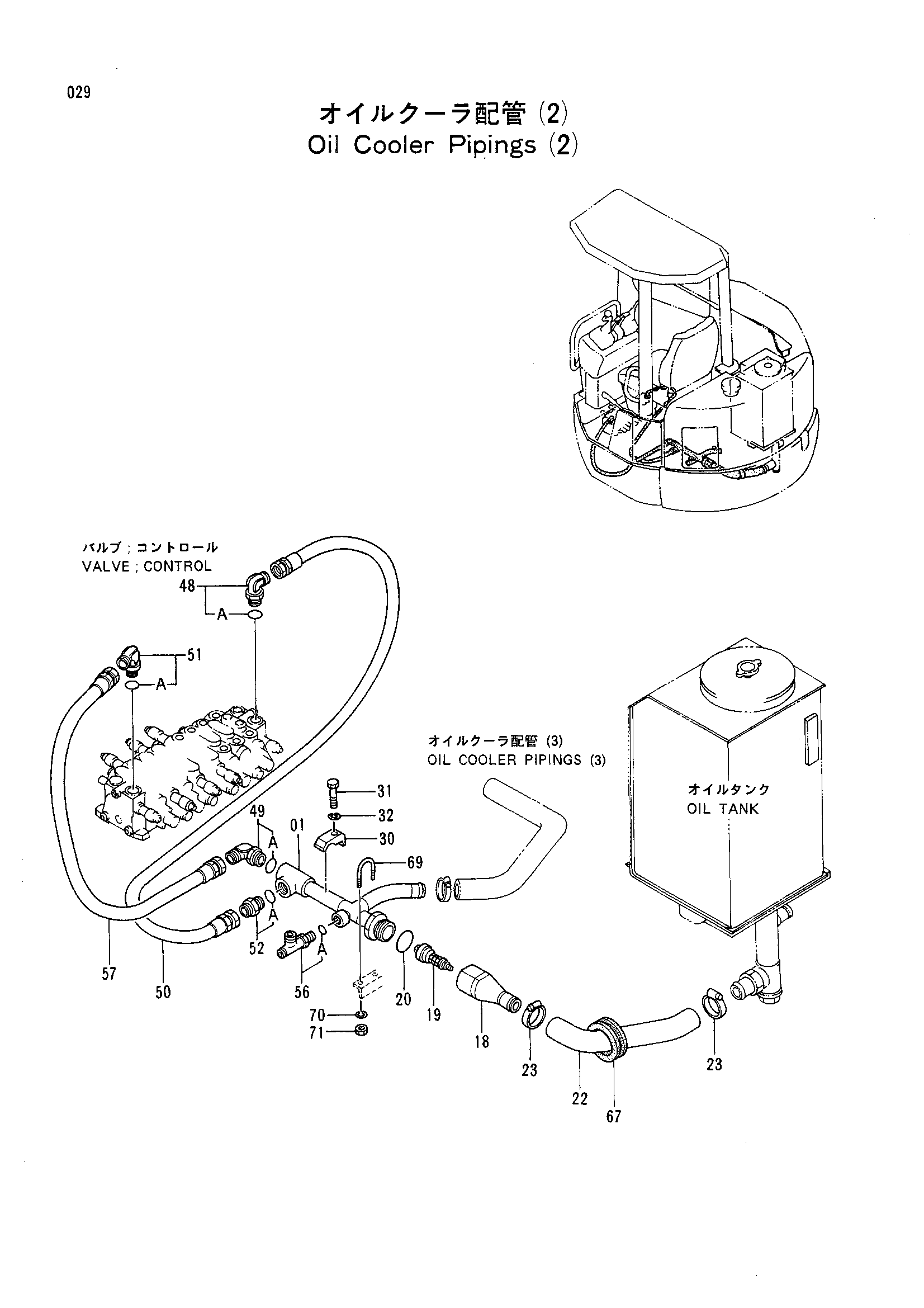

Заводская схема «Масляный радиатор трубопроводы (2)» для HITACHI EX30UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8052927 | Обратная трубка | 1 |
| 18 | 8051473 | Корпус клапан | 1 |
| 19 | 4255212 | Клапан | 1 |
| 20 | 962191 | Уплотнительное кольцо | 1 |
| 22 | 3059640 | Резиновый шланг | 1 |
| 23 | 4505243 | Хомут шланга | 2 |
| 30 | 4053595 | Хомут трубки | 1 |
| 31 | J901255 | Болт | 1 |
| 32 | A590912 | Пружинная шайба | 1 |
| 48 | 4154672 | Угловой штуцер | 1 |
| 48A | 4506418 | Уплотнительное кольцо | 1 |
| 49 | 4279060 | Угловой штуцер | 1 |
| 49A | 4506424 | Уплотнительное кольцо | 1 |
| 50 | 4305356 | Шланг | 1 |
| 51 | 4154672 | Угловой штуцер | 1 |
| 51A | 4506418 | Уплотнительное кольцо | 1 |
| 52 | 4279302 | Адаптер | 1 |
| 52A | 4506424 | Уплотнительное кольцо | 1 |
| 56 | 4205363 | Тройник | 1 |
| 56A | 4509180 | Уплотнительное кольцо | 1 |
| 57 | 4270457 | Шланг | 1 |
| 67 | 4255530 | Резиновая втулка | 1 |
| 69 | 4280586 | U-образный болт | 1 |
| 70 | A590908 | Пружинная шайба | 2 |
| 71 | M500807 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX30UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
