Указатель панель <кабина> — HITACHI EX30UR

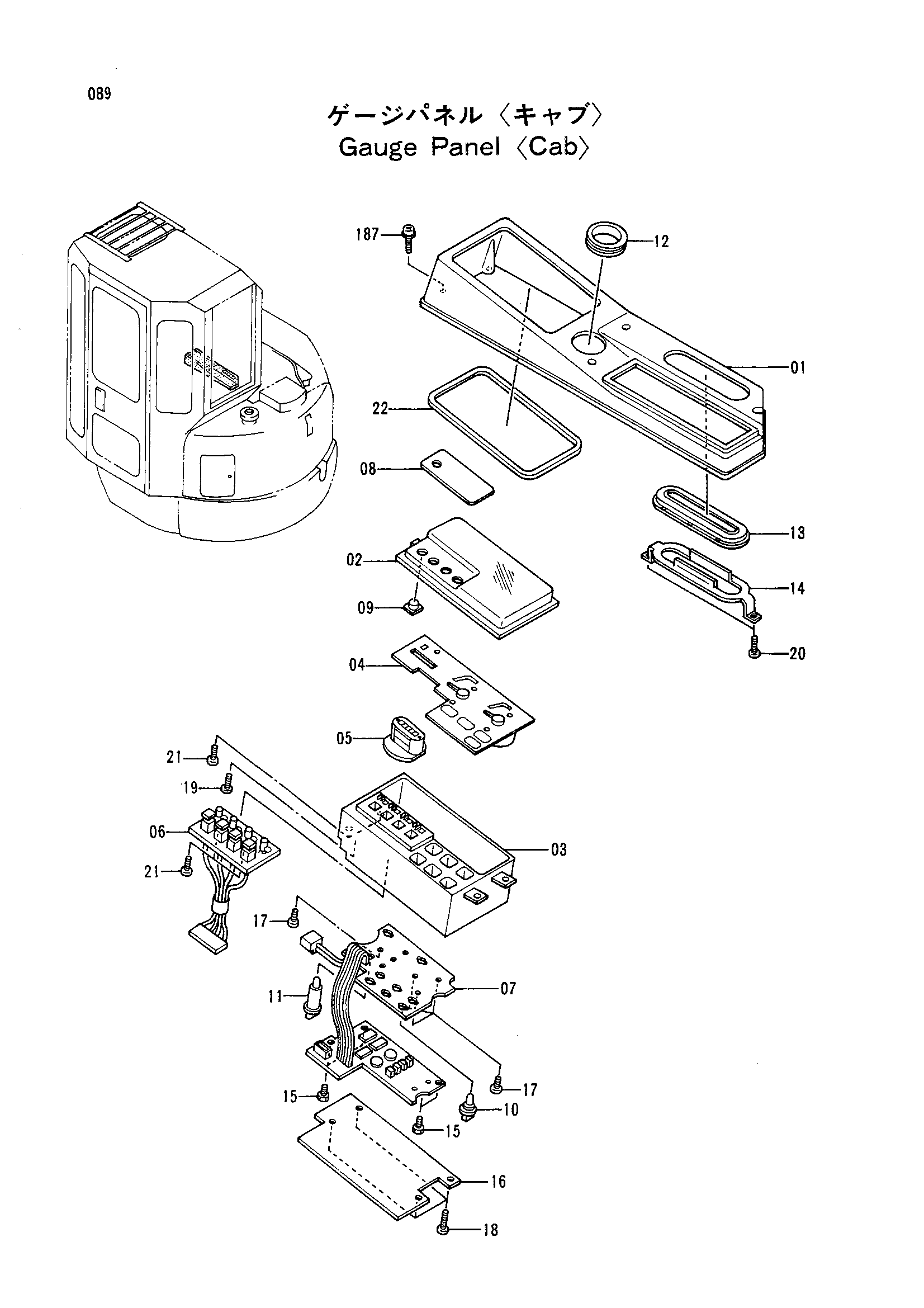

Заводская схема «Указатель панель <кабина>» для HITACHI EX30UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01-22 | 4302814 | Панель указатель | 1 |
| 01 | 4322253 | Панель | 1 |
| 02 | 4322254 | Крышка передний | 1 |
| 03 | 4322255 | Корпус | 1 |
| 04 | 4322256 | Указатель | 1 |
| 05 | 4322258 | Измеритель хоур | 1 |
| 06 | 4322260 | Киркуит | 1 |
| 07 | 4322262 | Киркуит | 1 |
| 08 | 4322264 | Пластина | 1 |
| 09 | 4322267 | Колпачок | 3 |
| 10 | 4322268 | Лампа | 4 |
| 11 | 4322269 | Лампа | 1 |
| 12 | 4322270 | Крышка | 1 |
| 13 | 4322271 | Крышка | 1 |
| 14 | 4322272 | Пластина | 1 |
| 15 | 4322273 | Болт | 4 |
| 16 | 4322274 | Пластина | 1 |
| 17 | 4322275 | Винт | 6 |
| 18 | 4322276 | Винт | 4 |
| 19 | 4322277 | Винт | 3 |
| 20 | 4322278 | Винт | 6 |
| 21 | 4322279 | Винт | 4 |
| 22 | 4322280 | Прокладка | 1 |
| 187 | J680416 | Винт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX30UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
